Kiểm soát kích thước cốt liệu chính xác CI722

Nó có tỷ lệ nghiền cao và mức tiêu thụ năng lượng thấp, tích hợp điều chỉnh thủy lực và thiết kế rôto mở, giúp ngăn ngừa tắc nghẽn hiệu quả và dễ bảo trì. Là một nhà máy nghiền thứ cấp, CI722 thường được sử dụng kết hợp với máy nghiền hàm và được sử dụng rộng rãi trong các lĩnh vực khai thác, vật liệu xây dựng và tài nguyên chất thải xây dựng, kết hợp hiệu quả nghiền và lợi ích kinh tế. Cấu trúc kết nối không cần chìa khóa và vật liệu chống mài mòn cao của nó càng làm tăng thêm độ ổn định vận hành và tuổi thọ, làm cho nó phù hợp với các hoạt động nghiền có thông lượng cao và điều kiện làm việc khắc nghiệt.

Materials Đá bazan, quặng sắt, đá vôi, đá thạch anh, pyroxen, v.v.
Application Khai thác cát và sỏi, khai thác mỏ, khai thác than, nhà máy trộn bê tông, vữa khô, khử lưu huỳnh trong nhà máy điện, cát thạch anh, v.v.
Capacity 200 t/h

CONTACT NOW down load to pdf

Product Details

Product Tags

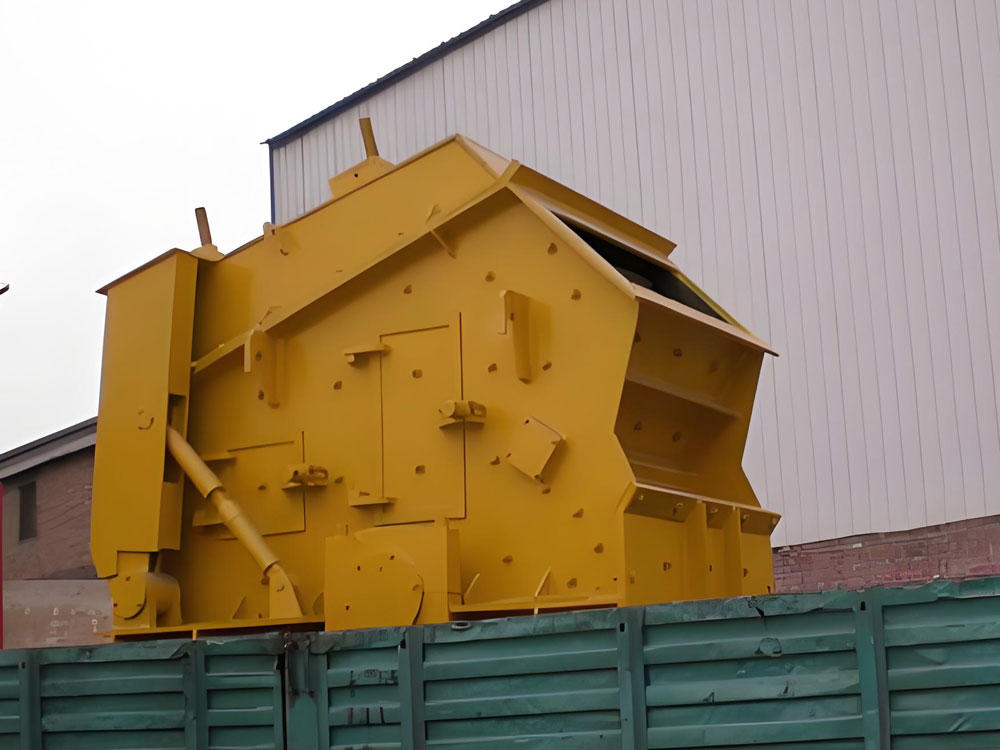

Máy nghiền va đập CI722 là một loại thiết bị nghiền cỡ vừa và lớn hiệu suất cao, áp dụng nguyên lý năng lượng va đập để nghiền vật liệu, phù hợp để xử lý tất cả các loại quặng vừa và cứng và chất thải xây dựng có cường độ nén ≤350MPa và kích thước hạt ≤500mm, v.v. Cấu trúc lõi của nó bao gồm rôto, búa tấm, tấm va đập và các thành phần khác. Cấu trúc lõi của nó bao gồm rôto, búa tấm, tấm va đập và các thành phần khác, khi làm việc, rôto do động cơ dẫn động quay với tốc độ cao, vật liệu bị búa tấm va đập và tấm va đập liên tục va chạm với quá trình nghiền, và cuối cùng tạo thành các hạt hình khối, kích thước xả có thể được kiểm soát linh hoạt bằng cách điều chỉnh khoảng cách giữa các tấm va đập. Thiết bị này có ưu điểm là thiết kế rôto đơn/đôi (cấu hình cụ thể phải dựa trên các thông số mô hình thực tế), với tỷ lệ nghiền cao, tiêu thụ năng lượng thấp, dễ bảo trì và các đặc điểm khác, đặc biệt thích hợp để nghiền đá vôi, đá granit, bê tông và các vật liệu khác. Trong dây chuyền sản xuất, thường được sử dụng làm thiết bị nghiền thứ cấp, với máy nghiền hàm, công suất xử lý lên tới 250 tấn / giờ, được sử dụng rộng rãi trong khai thác mỏ, vật liệu xây dựng, kỹ thuật thủy điện và tài nguyên chất thải xây dựng CI722 sử dụng búa hợp kim crom cao và hệ thống điều chỉnh thủy lực, chống mài mòn và vận hành thuận tiện, hỗ trợ điều khiển từ xa để điều chỉnh thông số kỹ thuật xả, giảm hiệu quả chi phí bảo trì và cải thiện hiệu quả sản xuất. Nó giảm hiệu quả chi phí bảo trì và cải thiện hiệu quả sản xuất. Cấu trúc nhỏ gọn và thiết kế kết nối không cần chìa khóa của nó đảm bảo hơn nữa tính ổn định và tính kinh tế của thiết bị.

CI722 Ứng dụng kiểm soát kích thước cốt liệu chính xác

Dành cho các loại đá không mài mòn, chẳng hạn như đá vôi và đá granit, phù hợp để xử lý bằng các nhà máy nghiền thứ cấp cụ thể do các đặc điểm vật lý của chúng. Các nhà máy này có thể dễ dàng xử lý quặng có độ cứng trung bình với cường độ nén lên đến 350 MPa và thông qua cơ chế nghiền chính xác, tạo ra các cốt liệu hình khối có phạm vi kích thước hạt từ 0-70 mm. Các cốt liệu này không chỉ có thông số kỹ thuật đồng nhất mà còn có chất lượng cao, hoàn toàn phù hợp cho các quy trình chế biến khoáng sản và luyện kim tiếp theo, tạo nền tảng vững chắc cho sản xuất các ngành liên quan.
Trong quá trình đô thị hóa, việc xử lý chất thải xây dựng đã trở thành một vấn đề cấp bách. Thông qua công nghệ nghiền tiên tiến, chúng ta có thể chuyển đổi chất thải xây dựng như bê tông cốt thép và bê tông thải thành cốt liệu tái chế có giá trị. Sau khi các cốt liệu tái chế này được sàng lọc, làm sạch và các quy trình khác, chất lượng có thể tương đương với cốt liệu tự nhiên, được sử dụng rộng rãi trong sản xuất vật liệu xây dựng mới. Sáng kiến này không chỉ giải quyết các vấn đề về môi trường do chất thải xây dựng tích tụ mà còn hiện thực hóa việc tái chế tài nguyên và thúc đẩy phát triển vật liệu xây dựng xanh.
Trong quá trình xây dựng đường bộ, đường sắt và cơ sở hạ tầng giao thông khác, các yêu cầu về kích thước hạt cốt liệu cực kỳ nghiêm ngặt. Để đáp ứng những nhu cầu này, thiết bị nghiền được sử dụng rộng rãi để xử lý chất độn nền đường và đá chảy. Bằng cách điều chỉnh các thông số nghiền, cốt liệu có thể được sản xuất chính xác để đáp ứng các thông số kỹ thuật, chẳng hạn như cốt liệu Loại 1 (0-40 mm) hoặc đá dăm đường sắt (40-70 mm). Các cốt liệu này mang lại sự ổn định và độ bền cho cơ sở hạ tầng giao thông.
Nghiền nguyên liệu xi măng và cốt liệu cát và sỏi cũng là một trong những lĩnh vực ứng dụng quan trọng của các nhà máy nghiền. Sau khi nghiền, kích thước hạt của đá vôi, xỉ và các nguyên liệu thô khác được kiểm soát chính xác, đáp ứng các yêu cầu nghiêm ngặt của dây chuyền sản xuất vật liệu xây dựng về kích thước hạt vật liệu. Điều này không chỉ cải thiện hiệu quả sản xuất mà còn đảm bảo chất lượng và độ ổn định của các sản phẩm vật liệu xây dựng.
Nhà máy nghiền cũng vượt trội trong việc xử lý các vật liệu có độ cứng trung bình, không mài mòn. Sau khi nghiền, những vật liệu này trở thành nguyên liệu thô cơ bản cho các dự án thủy lợi, chất độn hóa học và các lĩnh vực khác. Ứng dụng rộng rãi của chúng mở rộng hơn nữa phạm vi ứng dụng của thiết bị nghiền và hỗ trợ mạnh mẽ cho sự phát triển của các ngành công nghiệp liên quan.

Ưu điểm của Kiểm soát kích thước cốt liệu chính xác CI722

Công suất nghiền hiệu quả cao

Máy nổi bật với công suất nghiền tuyệt vời. Với kích thước nạp liệu tối đa là 350mm và công suất 150-250 tấn/giờ, máy dễ dàng đáp ứng nhu cầu nghiền quy mô vừa và lớn. Để đạt được hiệu suất nghiền cao, máy sử dụng rôto tốc độ cao, có thể điều chỉnh tốc độ theo nhu cầu thực tế. Đồng thời, búa hợp kim crôm cao được trang bị năng lượng va đập mạnh để nghiền chính xác vật liệu và các hạt đầu ra chủ yếu có hình khối, giúp giảm đáng kể tỷ lệ vật liệu dạng kim và dạng vảy. Ngoài ra, thiết bị còn kết hợp nguyên lý nghiền va đập với công nghệ nứt bề mặt khớp tự nhiên, với tỷ lệ nghiền cao tới 20:1 và mức tiêu thụ năng lượng của đơn vị giảm khoảng 15% so với thiết bị truyền thống. Điều đáng nói là thiết kế rôto mở của máy giúp tránh tắc nghẽn vật liệu hiệu quả, do đó tăng cường tính ổn định khi vận hành liên tục.

Điều chỉnh linh hoạt và kiểm soát chính xác

Hỗ trợ điều chỉnh thủy lực khe hở của tấm va đập, do đó kích thước hạt của vật liệu xả có thể được chuyển đổi nhanh chóng, chẳng hạn như 0-40mm hoặc 40-70mm và các thông số kỹ thuật khác, hoàn toàn phù hợp với nhu cầu của các thông số kỹ thuật tổng hợp khác nhau. Đồng thời, thiết bị cũng được trang bị chức năng bảo vệ quá tải, khi gặp phải vật lạ kẹt và các trường hợp khẩn cấp khác, có thể nhanh chóng khởi động cơ chế bảo vệ để tránh hư hỏng thiết bị. Ngoài ra, thiết bị cũng có thể được trang bị hệ thống điều khiển từ xa, người dùng có thể hiểu được trạng thái hoạt động của thiết bị thông qua giám sát từ xa theo thời gian thực và điều chỉnh các thông số theo nhu cầu thực tế, mà không cần phải vận hành tại chỗ, giúp cải thiện đáng kể hiệu quả công việc.

Độ bền và sự tiện lợi khi bảo trì

Nó sử dụng rôto kết nối không cần chìa khóa và búa tấm hợp kim crôm cao, độ cứng lên đến HRC60 trở lên và khả năng chống mài mòn đã tăng 50%, do đó kéo dài đáng kể tuổi thọ. Đồng thời, thiết kế thanh nghiền ở phía dưới hỗ trợ thay thế nhanh chóng, giúp giảm đáng kể thời gian chết. Thiết kế vỏ mở giúp việc thay thế búa tấm dễ dàng và nhanh hơn, có thể hoàn thành chỉ trong một ca, giảm độ phức tạp của việc bảo trì. Ngoài ra, thiết bị mở hỗ trợ thủy lực giúp đơn giản hóa hơn nữa quy trình bảo trì và cải thiện độ an toàn khi vận hành.

Khả năng thích ứng với nhiều tình huống

Phù hợp với các vật liệu có độ cứng trung bình có cường độ nén không quá 350MPa, chẳng hạn như đá vôi, đá granit, v.v. Cũng có thể sử dụng để tái chế chất thải xây dựng, chẳng hạn như bê tông cốt thép và bê tông nhựa. Thiết bị gia nhiệt đặc biệt được trang bị để thiết bị này có thể xử lý các vật liệu có độ ẩm cao, tránh hiệu quả vấn đề đóng cục và tắc nghẽn. Là một thiết bị nghiền thứ cấp, nó hoạt động tốt với máy nghiền hàm và các thiết bị khác để tạo thành một dây chuyền sản xuất hoàn chỉnh, hoàn toàn phù hợp với nhu cầu khai thác, vật liệu xây dựng, tái chế chất thải xây dựng và các ngành công nghiệp khác.

Lợi ích kinh tế vượt trội

Tuổi thọ cao và chi phí bảo trì thấp của các bộ phận hao mòn, kết hợp với khả năng xử lý cao, giúp giảm chi phí nghiền trên mỗi tấn khoảng 20%. Đồng thời, thiết bị này làm giảm sự phụ thuộc vào thiết bị sàng lọc và vận chuyển, rút ngắn chu kỳ cấu hình dây chuyền sản xuất, do đó mang lại lợi ích kinh tế đáng kể hơn cho người sử dụng.

Nguyên lý hoạt động của bộ điều khiển kích thước cốt liệu chính xác CI722

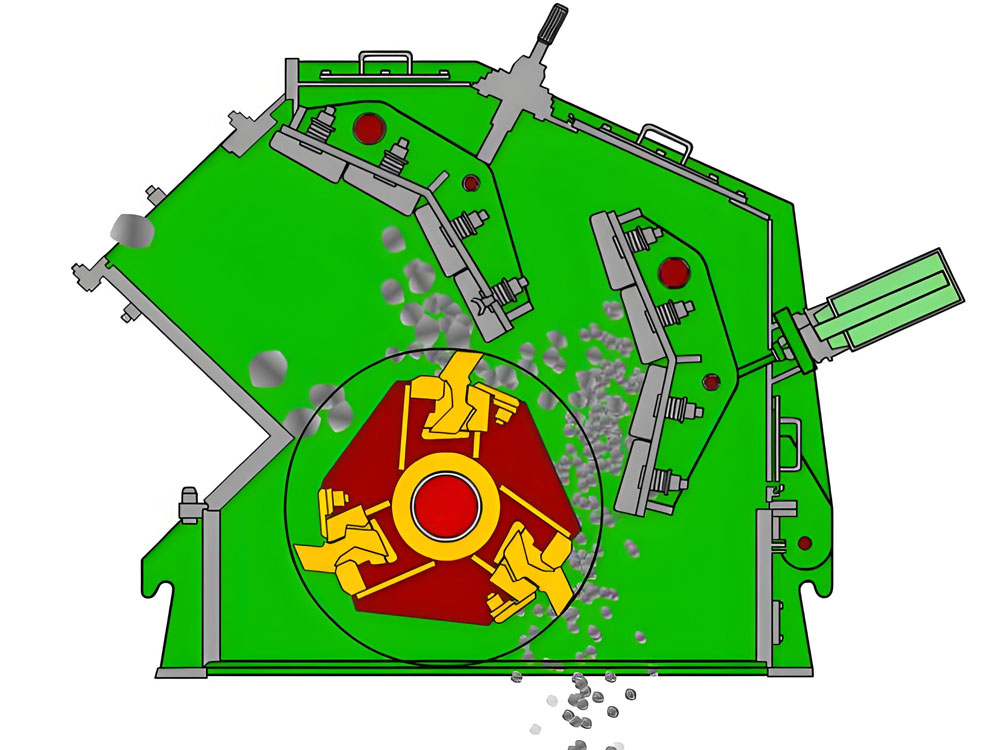

Sau khi vào buồng nghiền từ cổng nạp, vật liệu trước tiên bị đập bởi rô-to tốc độ cao (được trang bị búa có độ cứng cao), sau đó bị nghiền thành các hạt thô và ném vào tấm phản công, sau đó va chạm với tấm phản công, rồi lại va chạm với các vật liệu hoặc búa tiếp theo. Sau khi va chạm với tấm va đập, các vật liệu được ném sẽ bật trở lại khu vực rô-to và va chạm với các vật liệu hoặc búa tiếp theo một lần nữa, tạo thành các va chạm lặp lại và thực hiện quá trình nghiền nhiều giai đoạn. Khoảng cách giữa tấm va đập và rô-to có thể được điều chỉnh bằng hệ thống thủy lực: khoảng cách càng nhỏ, vật liệu sẽ chịu nhiều va chạm hơn và độ hạt của vật liệu được xả ra sẽ càng mịn (ví dụ: 0-40mm); khoảng cách càng lớn, vật liệu được xả ra sẽ càng mịn. Khoảng cách càng nhỏ, vật liệu chịu nhiều va chạm hơn, độ hạt càng mịn (ví dụ: 0-40mm); khi khoảng cách tăng lên, số lượng vật liệu bị nghiền giảm và độ hạt của vật liệu thải ra trở nên dày hơn (ví dụ: 40-70mm). Bề mặt của tấm va chạm được thiết kế theo dạng gấp hoặc cong, giúp tăng cường góc va chạm của vật liệu và cải thiện hiệu quả nghiền.) Phần cứng tiếp tục bị nghiền trong chu kỳ, cuối cùng hình thành các hạt hình khối đồng nhất, giảm tỷ lệ vật liệu dạng vảy kim, vật liệu đạt kích thước mục tiêu được thải ra từ cổng xả dưới cùng và các hạt không đạt tiêu chuẩn tiếp tục ở lại trong buồng nghiền để được nghiền trong chu kỳ.
