Là một công ty hàng đầu trong lĩnh vực thiết bị nghiền, máy nghiền hàm CJ613 đã giành được sự ủng hộ của nhiều người dùng với khái niệm thiết kế độc đáo và hiệu suất tuyệt vời. Máy nghiền này áp dụng thiết kế tấm khuỷu tay đơn, một thiết kế sáng tạo không chỉ đơn giản hóa cấu trúc mà còn đóng vai trò quan trọng trong việc cải thiện sức mạnh và độ bền tổng thể. Thiết kế sáng tạo này không chỉ đơn giản hóa cấu trúc mà còn đóng vai trò quan trọng trong việc cải thiện sức mạnh và độ bền tổng thể. Thiết kế tấm khuỷu tay đơn cho phép máy nghiền hoạt động ổn định hơn khi chịu lực nghiền lớn, giúp kéo dài hiệu quả tuổi thọ của thiết bị. Trong khi đó, khung chính của máy nghiền hàm CJ613 sử dụng cấu trúc hàn, không chỉ tăng cường độ cứng tổng thể của thiết bị mà còn cho phép máy nghiền duy trì độ ổn định và độ bền tuyệt vời trong điều kiện làm việc bất lợi. Cấu trúc hàn cải thiện hơn nữa khả năng chống mỏi của máy nghiền, giúp máy hoạt động liên tục và ổn định trong môi trường hoạt động cường độ cao. Máy nghiền hàm CJ613 cũng nổi trội về thiết kế buồng nghiền. Thiết kế sâu và đối xứng của buồng nghiền không chỉ tối ưu hóa đường đi của vật liệu trong quá trình nghiền mà còn tăng đáng kể hiệu suất nghiền và khả năng đi qua vật liệu. Thiết kế này cho phép máy nghiền xử lý vật liệu có độ cứng và kích thước hạt khác nhau hiệu quả hơn, do đó đáp ứng nhu cầu của người dùng trong các tình huống ứng dụng khác nhau.

Lựa chọn máy nghiền hàm CJ613, ứng dụng vận hành và bảo dưỡng

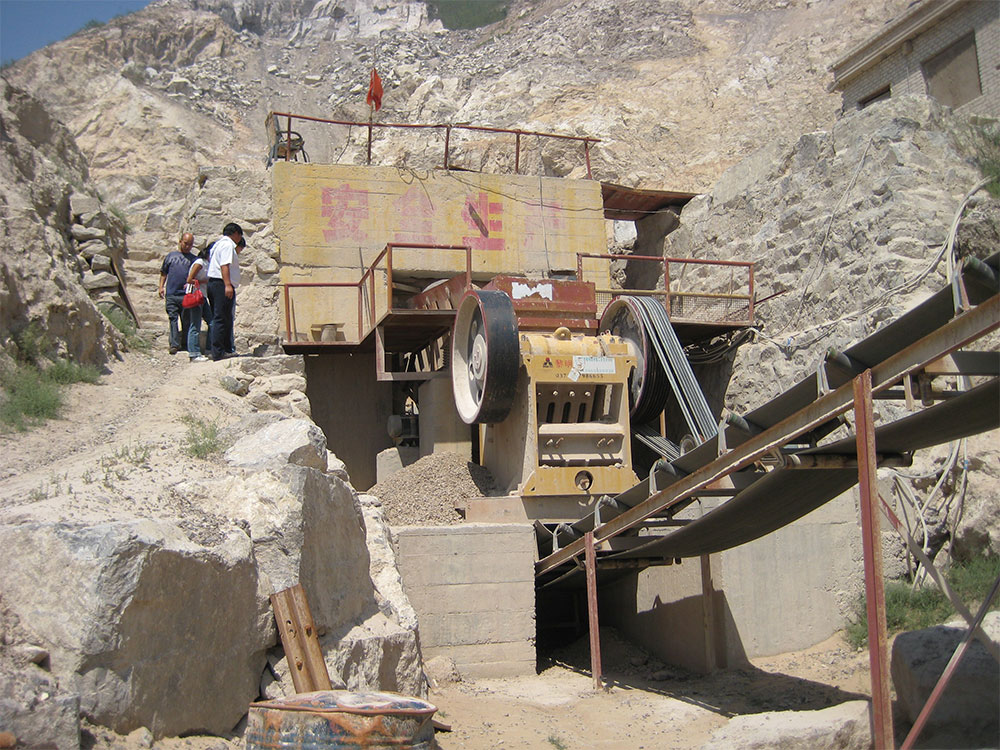

Đầu tiên, với thiết kế buồng nghiền sâu và đối xứng cùng lỗ nạp lớn, máy nghiền hàm CJ613 đóng vai trò quan trọng trong quá trình nghiền thô trong khai thác. Độ sâu và đối xứng của buồng nghiền đảm bảo lực đồng đều của vật liệu trong quá trình nghiền, do đó cải thiện hiệu quả nghiền. Đồng thời, thiết kế lỗ nạp lớn cho phép thiết bị dễ dàng xử lý các vật liệu đá cứng lớn như quặng sắt và quặng đồng, cung cấp nguyên liệu thô có kích thước hạt phù hợp cho quá trình tuyển quặng hoặc nấu chảy tiếp theo. Công suất xử lý hiệu quả này không chỉ nâng cao năng suất khai thác mà còn giảm hiệu quả mức tiêu thụ năng lượng và chi phí vận hành.
Về mặt cấu trúc, máy nghiền hàm CJ613 áp dụng thiết kế cấu trúc tấm khuỷu tay đơn, một thiết kế sáng tạo giúp tăng cường đáng kể khả năng chống mỏi của thiết bị và cho phép đáp ứng nhu cầu của các hoạt động cường độ cao. Trong quá trình hoạt động liên tục trong thời gian dài, thiết bị có thể duy trì hiệu suất ổn định, giảm thời gian chết do hỏng thiết bị và cải thiện hiệu quả sản xuất hơn nữa.
Ngoài ra, máy nghiền hàm CJ613 cũng hoạt động tốt trong lĩnh vực chế biến cốt liệu cát và sỏi để xây dựng. Với cấu trúc buồng nghiền được tối ưu hóa và thiết bị mở cửa xả có thể điều chỉnh, máy có khả năng nghiền đá granit, bazan và các loại đá có độ cứng cao khác để đạt được sản lượng cao và kích thước hạt đồng đều của sản xuất cốt liệu. Những cốt liệu chất lượng cao này được sử dụng rộng rãi trong các dự án xây dựng cơ sở hạ tầng như đường cao tốc và đường sắt, tạo nền tảng vững chắc cho xây dựng giao thông của đất nước.
Trong ngành luyện kim, máy nghiền hàm CJ613 cũng đóng vai trò không thể thiếu. Nó phù hợp để nghiền sơ bộ các nguyên liệu thô như quặng và than cốc, cũng như nhu cầu nghiền thô các nguyên liệu khoáng có độ cứng cao (như đá phosphate và quặng sắt lưu huỳnh). Tỷ lệ nghiền cao và đặc điểm chi phí trọng tải thấp khiến thiết bị này có khả năng cạnh tranh cao trong ngành luyện kim. Bằng cách giảm mức tiêu thụ năng lượng trong các bước xử lý tiếp theo, máy nghiền hàm CJ613 mang lại lợi ích kinh tế đáng kể cho các công ty luyện kim.
Ngoài các lĩnh vực trên, máy nghiền hàm CJ613 còn có nhiều ứng dụng trong các dự án thủy lợi quy mô lớn, xây dựng đô thị và các lĩnh vực khác. Thiết kế mô-đun của nó giúp thiết bị dễ vận chuyển và lắp đặt, có thể nhanh chóng thích ứng với nhu cầu của các công trình kỹ thuật khác nhau. Đồng thời, bằng cách điều chỉnh nhanh chóng kích thước của lỗ xả, thiết bị có thể đáp ứng các nhu cầu đa dạng của các dự án khác nhau về thông số kỹ thuật cốt liệu, cung cấp hỗ trợ cốt liệu chất lượng cao cho các dự án thủy lợi và xây dựng đô thị.

Ưu điểm về lựa chọn, vận hành và bảo dưỡng máy nghiền hàm CJ613

Hiệu suất nghiền hiệu quả cao

Hiệu suất nghiền hiệu quả cao là một trong những điểm nổi bật của thiết bị này. Buồng nghiền đối xứng sâu và thiết kế lỗ nạp lớn không chỉ thể hiện sự thông minh của các kỹ sư mà còn mang lại những lợi thế đáng kể trong quá trình vận hành thực tế. Cấu trúc buồng nghiền sâu và đối xứng, cùng với lỗ nạp quá khổ, cải thiện đáng kể khả năng đi qua vật liệu và giảm hiệu quả nguy cơ tắc nghẽn, điều này rất quan trọng khi xử lý đá granit, bazan và các loại đá có độ cứng cao khác. Thiết kế này đảm bảo vật liệu có thể đi vào buồng nghiền một cách trơn tru và chịu lực nghiền đồng đều và hiệu quả trong quá trình nghiền, do đó nâng cao hiệu quả nghiền tổng thể.

Điều chỉnh linh hoạt và bảo trì dễ dàng

Quỹ đạo và góc tiếp xúc của hàm đã được tối ưu hóa hơn nữa, một cải tiến giúp tăng đáng kể tác động nghiền. Cả phần trên và phần dưới của buồng nghiền đều được nghiền hoàn toàn, không chỉ làm tăng thông lượng mà còn cải thiện đáng kể tỷ lệ nghiền. Điều này có nghĩa là với cùng mức tiêu thụ năng lượng, thiết bị có thể sản xuất nhiều sản phẩm hoàn thiện hơn và mịn hơn, tạo ra giá trị lớn hơn cho người dùng. Về mặt thiết kế kết cấu, thiết bị áp dụng thiết kế cơ khí tấm khuỷu tay đơn và kết hợp vật liệu hợp kim cường độ cao. Thiết kế này không chỉ tăng cường khả năng chống mỏi của thiết bị để có thể thích ứng với nhu cầu hoạt động liên tục cường độ cao mà còn giảm hiệu quả chi phí trọng tải. Đây chắc chắn là một lợi thế rất lớn đối với các hoạt động nghiền đòi hỏi nhiều giờ và tải trọng cao.
Ngoài hiệu suất nghiền hiệu quả, máy còn được đặc trưng bởi khả năng điều chỉnh linh hoạt và dễ bảo trì. Với thiết bị nêm đôi, người dùng có thể nhanh chóng điều chỉnh kích thước của lỗ xả để đáp ứng yêu cầu sản xuất của các kích thước hạt khác nhau. Thiết kế này giúp giảm đáng kể thời gian chết và cải thiện hiệu quả sản xuất. Trong khi đó, khung máy áp dụng thiết kế chia tách mô-đun, dễ vận chuyển và lắp đặt tại chỗ. Các thành phần chính như hàm và ổ trục có thể được thay thế độc lập, không chỉ giúp giảm chi phí bảo trì mà còn cải thiện khả năng bảo trì của thiết bị.

Độ bền và độ tin cậy

Máy cũng nổi trội về độ bền và độ tin cậy. Vòng bi quá khổ tăng cường khả năng chống va đập và tuổi thọ của máy, trong khi hàm được làm bằng thép mangan cao hoặc vật liệu hợp kim để tăng khả năng chống mài mòn và kéo dài chu kỳ thay thế. Ngoài ra, thông qua việc tối ưu hóa độ cứng của cấu trúc và các thông số chuyển động, máy có thể duy trì hoạt động ổn định trong điều kiện làm việc khắc nghiệt, giảm hiệu quả tình trạng hao mòn của các bộ phận do rung động.

Ưu điểm về chi phí toàn diện

Về mặt kinh tế, hiệu suất nghiền cao và thiết kế tiêu thụ năng lượng thấp của thiết bị này giúp giảm chi phí cho mỗi đơn vị sản xuất. Đồng thời, tuổi thọ dài của các bộ phận bị mài mòn và bảo trì đơn giản giúp giảm thêm thời gian chết và chi phí lao động, mang lại lợi ích kinh tế đáng kể cho người dùng.

Khả năng ứng dụng rộng rãi

Cuối cùng, thiết bị cũng có khả năng ứng dụng rộng rãi. Nó có thể xử lý tất cả các loại quặng, đá và chất thải xây dựng có cường độ nén ≤250MPa, phù hợp với nhu cầu nghiền thô của ngành khai thác mỏ, cốt liệu cát và sỏi, luyện kim và các lĩnh vực khác. Cho dù trong môi trường khai thác khắc nghiệt hay tại công trường xây dựng bận rộn, thiết bị đều có thể phát huy hiệu suất tuyệt vời của mình, tạo ra giá trị lớn hơn cho người dùng.

Lựa chọn, vận hành và bảo dưỡng máy nghiền hàm CJ613 Nguyên lý hoạt động

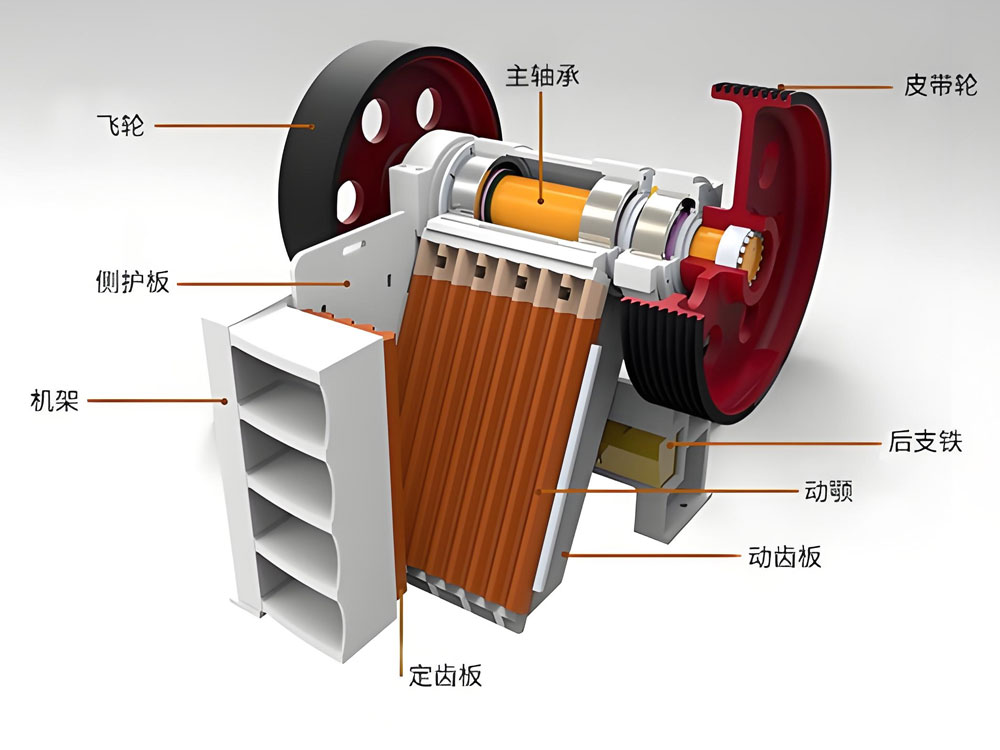

Máy nghiền hàm CJ613 sử dụng cấu trúc lõi của máy nghiền hàm con lắc kép, và quá trình nghiền vật liệu được thực hiện thông qua chuyển động hỗn hợp tuần hoàn của hàm di động và hàm cố định.
Động cơ truyền động trục lệch tâm qua puli, và trục lệch tâm truyền động hàm di động (tấm hàm di động) treo ở đầu trên của nó để xoay theo quỹ đạo hình elip, và đầu dưới của hàm di động được gắn bản lề vào thành sau của khung thông qua tấm đẩy. Phần trên của hàm di động có hành trình lớn (7-8cm), nghiền vật liệu bằng cách đùn mạnh; phần dưới có hành trình nhỏ hơn (1-2cm), kết hợp với nghiền tần số cao để tinh chỉnh các hạt, tạo thành hiệu ứng nghiền hỗn hợp đùn, tách và uốn.
Các vật liệu lớn đi vào buồng nghiền đối xứng sâu bao gồm hàm di động và hàm cố định từ hệ thống cấp liệu miệng rộng ở phía trên. Khi hàm di động khép chặt với hàm cố định, vật liệu bị nghiền nát bằng cách đùn mạnh ở phía trên khoang; khi hàm di động vung về phía sau, vật liệu chưa được nghiền nát hoàn toàn sẽ tự động rơi xuống phần dưới của khoang do lực hấp dẫn. Ở phần dưới của khoang nghiền, chuyển động hình elip của hàm di động khiến vật liệu nhận được tần suất đùn và nghiền cao hơn. Sản phẩm nghiền nát cuối cùng được xả qua lỗ xả có thể điều chỉnh ở phía dưới, có thể điều chỉnh chính xác (75-200mm) bằng cách sử dụng thiết bị nêm đôi hoặc hệ thống thủy lực để đạt được khả năng kiểm soát kích thước hạt chính xác.
Mỗi chu kỳ chuyển động bao gồm hai giai đoạn: đùn và xả trọng lực: trục lệch tâm dẫn động hàm di động để hoàn thành hành động đùn và sau đó thu lại, vật liệu đã nghiền được xả ra khỏi khoang dưới lực hấp dẫn, đồng thời vật liệu mới được thêm vào khu vực nghiền. Sự kết hợp giữa thiết kế khoang sâu và góc ăn khớp tối ưu 18°-20° kéo dài đáng kể thời gian ứng suất của vật liệu trong khoang, giúp cải thiện hiệu suất nghiền đơn và giảm tỷ lệ trả về.
Cấu trúc cơ học tấm khuỷu tay đơn và ổ trục quá khổ tăng cường độ cứng của thiết bị và hệ thống bánh đà cân bằng hiệu quả lực quán tính của trục lệch tâm để đảm bảo tính ổn định của quá trình nghiền liên tục các vật liệu có độ cứng cao. Thiết kế lưu trữ năng lượng bánh đà cũng có thể đệm tải trọng va đập để tránh hư hỏng các thành phần lõi do quá tải tức thời gây ra.

Máy nghiền hàm CJ613 Lựa chọn, vận hành và bảo trì thông số kỹ thuật

Mở cửa nạp	1,300 x 1,130 mm	Cân nặng	45,800 kg
Quyền lực	160 kW	Dung tích	600 tph
Kích thước thức ăn	1,070.000 mm	Phạm vi cài đặt bên đóng	125.0 - 300.0 mm
