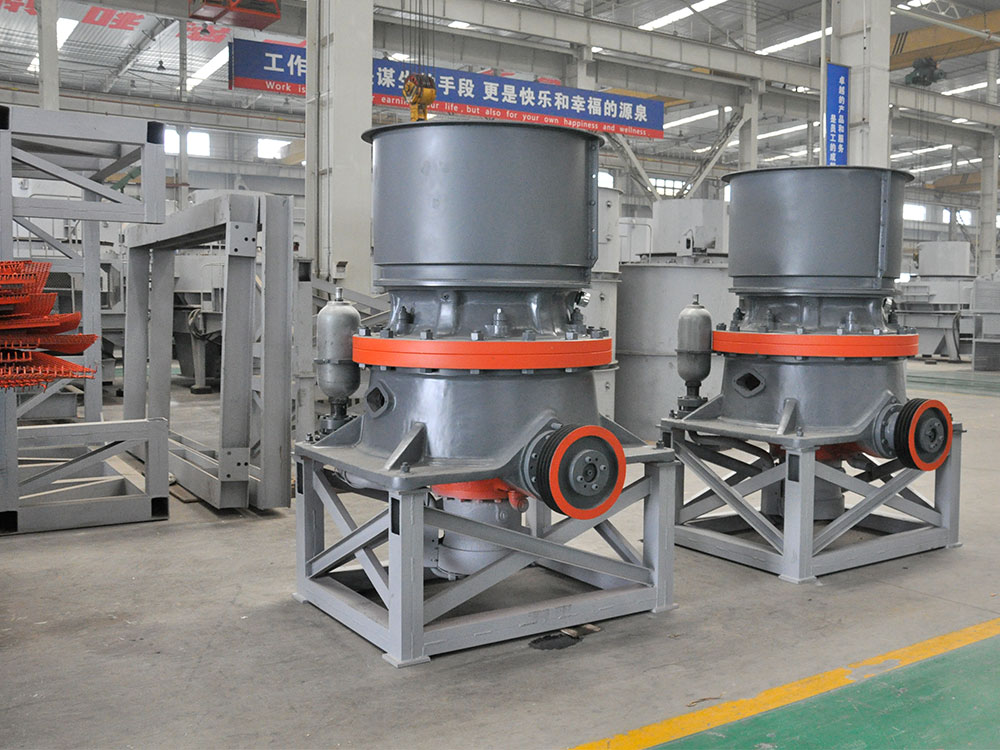

Máy nghiền hình nón CS420, là một thiết bị nghiền cỡ trung có hiệu suất tuyệt vời, cho thấy những ưu điểm độc đáo của nó về khả năng xử lý và hiệu quả nghiền. Về khả năng xử lý, máy nghiền hình nón CS420 được chia thành hai loại: loại tiêu chuẩn và loại nghiền mịn đầu ngắn. Công suất xử lý của loại tiêu chuẩn dao động từ 22-128 tấn / giờ, phù hợp để nghiền các vật liệu có độ cứng trung bình; trong khi loại nghiền mịn đầu ngắn mạnh hơn, với công suất xử lý là 70-168 tấn / giờ, đặc biệt phù hợp với các vật liệu có độ cứng cao hoặc các cảnh cần xử lý nghiền mịn. Ngoài ra, kích thước của lỗ nạp liệu của thiết bị cũng khác nhau, loại tiêu chuẩn ≤ 135mm, loại đầu ngắn ≤ 240mm, một số kiểu máy thậm chí còn hỗ trợ các vật liệu lớn hơn ≤ 369mm, mở rộng hơn nữa phạm vi ứng dụng của nó. Máy nghiền hình nón CS420 cũng vượt trội trong việc điều chỉnh lỗ xả và kiểm soát kích thước xả. Với phạm vi điều chỉnh độ mở xả rộng, từ 4-38mm, người dùng có thể điều chỉnh linh hoạt theo nhu cầu thực tế. Kích thước xả có thể được kiểm soát trong khoảng 3-64mm, đảm bảo tính đồng nhất của kích thước sản phẩm nghiền và độ ổn định chất lượng. Ưu điểm này là do công nghệ nghiền tầng được thiết bị áp dụng, thông qua việc tối ưu hóa loại khoang và tần số con lắc, không chỉ cải thiện hiệu quả nghiền mà còn giảm hiệu quả tỷ lệ các hạt kim-vảy, do đó các sản phẩm nghiền phù hợp hơn với nhu cầu thị trường.
Để đáp ứng nhu cầu của các vật liệu và điều kiện làm việc khác nhau, Máy nghiền hình nón CS420 cũng hỗ trợ nhiều cấu hình khoang khác nhau, chẳng hạn như siêu thô, trung bình-thô, mịn, v.v. Người dùng có thể chọn loại khoang phù hợp để nghiền theo độ cứng và phân bố kích thước hạt của vật liệu để đạt được hiệu quả nghiền tốt nhất và lợi ích kinh tế.
Về thiết kế thiết bị, Máy nghiền hình nón CS420 áp dụng thiết kế thủy lực xi lanh đơn. Thiết kế cải tiến này không chỉ đơn giản hóa cấu trúc của thiết bị mà còn tích hợp chức năng điều chỉnh thủy lực của cửa xả và bảo vệ quá tải. Người dùng có thể nhanh chóng điều chỉnh cửa xả bằng thao tác đơn giản, giúp cải thiện đáng kể hiệu quả làm việc. Trong khi đó, khi thiết bị gặp tình huống quá tải, hệ thống thủy lực sẽ tự động kích hoạt cơ chế bảo vệ để tránh hư hỏng thiết bị, đảm bảo an toàn và ổn định cho sản xuất. Trong ứng dụng thực tế, máy nghiền hình nón CS420 thường được kết hợp với máy nghiền hàm (ví dụ: PE600×750) hoặc máy làm cát (ví dụ: DLKZS1314) để tạo thành dây chuyền nghiền nhiều giai đoạn. Sự kết hợp như vậy không chỉ cải thiện hiệu quả nghiền mà còn đảm bảo tính ổn định và liên tục của quá trình nghiền. Máy nghiền hàm, là thiết bị nghiền chính, có nhiệm vụ nghiền các vật liệu lớn thành các kích thước nhỏ hơn, sau đó các vật liệu này được đưa vào máy nghiền hình nón CS420 để nghiền mịn hơn nữa. Cuối cùng, máy làm cát có nhiệm vụ xử lý các vật liệu đã nghiền mịn thành cát hoặc đá đáp ứng các yêu cầu. Dây chuyền nghiền nhiều giai đoạn như vậy không chỉ cải thiện hiệu quả sản xuất mà còn đảm bảo chất lượng và phân bổ kích thước hạt của sản phẩm.

Máy nghiền hình nón CS420: công cụ nghiền với lượng cấp liệu lớn và công suất sản xuất cao Ứng dụng

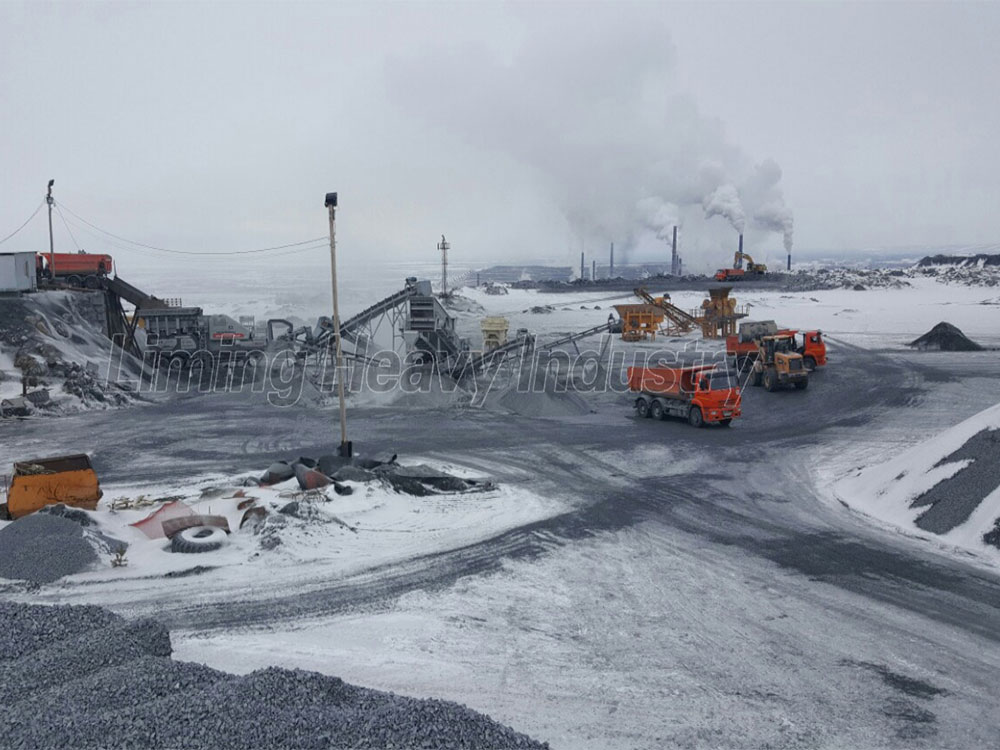

Ngành công nghiệp khai khoáng: Quặng thường có độ cứng cao và cần được nghiền thành kích thước phù hợp để xử lý tiếp theo, Máy nghiền hình nón CS420 có thể dễ dàng xử lý quặng sắt, quặng đồng, đá vôi và các loại quặng có độ cứng cao khác nhờ thiết kế cấu trúc chắc chắn. Cơ chế nghiền được tối ưu hóa của nó đảm bảo hiệu quả nghiền cao và chất lượng sản phẩm ổn định, cung cấp bảo đảm sản xuất đáng tin cậy cho các doanh nghiệp khai khoáng. Trong quá trình khai thác, Máy nghiền hình nón CS420 không chỉ có khả năng xử lý quặng có nhiều độ cứng khác nhau mà còn có khả năng điều chỉnh loại buồng nghiền và tần số con lắc theo nhu cầu thực tế để tối ưu hóa hiệu quả nghiền. Tính linh hoạt này làm cho Máy nghiền hình nón CS420 cực kỳ có giá trị trong ngành khai khoáng.

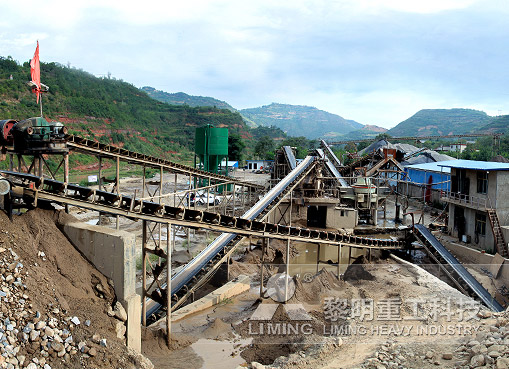

Ngành vật liệu xây dựng: Đá dăm và cát là những vật liệu không thể thiếu trong việc xây dựng các tòa nhà, đường sá, cầu cống và các cơ sở hạ tầng khác, và Máy nghiền hình nón CS420 có khả năng nghiền tất cả các loại đá và chất thải xây dựng và chế biến chúng thành đá dăm và cát đáp ứng các yêu cầu. Công suất nghiền hiệu quả và chất lượng thành phẩm ổn định đáp ứng nhu cầu về nguyên liệu thô chất lượng cao trong ngành vật liệu xây dựng. Trong ngành vật liệu xây dựng, máy nghiền hình nón CS420 thường tạo thành dây chuyền nghiền nhiều giai đoạn với máy nghiền hàm và máy tạo cát để đạt được hiệu quả nghiền và kiểm soát kích thước hạt của vật liệu. Sự kết hợp này không chỉ cải thiện hiệu quả sản xuất mà còn đảm bảo chất lượng và phân phối kích thước hạt của sản phẩm đáp ứng nhu cầu thị trường.
Ngành luyện kim: Nghiền nguyên liệu thô luyện kim là một phần quan trọng của quá trình nấu chảy. Máy nghiền hình nón CS420 có thể nghiền tất cả các loại nguyên liệu thô luyện kim thành kích thước hạt thích hợp, cải thiện hiệu quả nấu chảy và chất lượng sản phẩm. Người dùng có thể chọn loại khoang thích hợp để nghiền theo độ cứng và phân phối kích thước hạt của vật liệu để đạt được hiệu quả nghiền tốt nhất và lợi ích kinh tế. Về thiết kế thiết bị, Máy nghiền hình nón CS420 áp dụng thiết kế thủy lực xi lanh đơn. Thiết kế cải tiến này không chỉ đơn giản hóa cấu trúc của thiết bị mà còn tích hợp chức năng điều chỉnh thủy lực của lỗ xả và chức năng bảo vệ quá tải. Người dùng có thể nhanh chóng điều chỉnh cửa xả bằng thao tác đơn giản, giúp cải thiện đáng kể hiệu quả làm việc. Trong khi đó, khi thiết bị gặp tình huống quá tải, hệ thống thủy lực sẽ tự động kích hoạt cơ chế bảo vệ để tránh hư hỏng thiết bị, đảm bảo an toàn và ổn định cho sản xuất. Trong ứng dụng thực tế, máy nghiền hình nón CS420 thường được kết hợp với máy nghiền hàm (ví dụ: PE600×750) hoặc máy làm cát (ví dụ: DLKZS1314) để tạo thành dây chuyền nghiền nhiều giai đoạn.

Máy nghiền hình nón CS420: một công cụ nghiền với lượng cấp liệu lớn và công suất sản xuất cao Ưu điểm

Xử lý hiệu quả và khả năng điều chỉnh linh hoạt

Nhà máy nghiền này được thiết kế với hiệu quả xử lý cao và khả năng điều chỉnh linh hoạt. Mô hình tiêu chuẩn có nhiều công suất từ ​​22 đến 128 tấn/giờ, trong khi mô hình nghiền mịn đầu ngắn thậm chí còn mạnh hơn, với công suất từ ​​70-168 tấn/giờ. Với việc tối ưu hóa một số cấu hình, công suất của nhà máy thậm chí có thể tăng vọt lên mức đáng kinh ngạc là 1270 tấn/giờ, đáp ứng đầy đủ nhu cầu của các hoạt động nghiền quy mô lớn.

Để đáp ứng các đặc điểm vật liệu và yêu cầu nghiền khác nhau, nhà máy hỗ trợ nhiều cấu hình buồng, chẳng hạn như đầu tiêu chuẩn và đầu ngắn. Tính linh hoạt này cho phép nhà máy dễ dàng thích ứng với nhiều tình huống ứng dụng khác nhau, từ nghiền thô đến nghiền mịn. Ngoài ra, cửa xả của máy được điều chỉnh bằng hệ thống thủy lực tiên tiến với phạm vi điều chỉnh rộng từ 4mm đến 38mm, do đó đảm bảo kích thước xả có thể được kiểm soát chính xác trong khoảng 3-64mm, đáp ứng nhu cầu của người dùng đối với nhiều kích thước hạt.

Nghiền tầng và đảm bảo độ hạt chất lượng cao

Về nguyên lý nghiền, máy áp dụng thiết kế tần số con lắc và khoang được tối ưu hóa để đạt được quá trình nghiền vật liệu nhiều lớp. Kiểu nghiền này không chỉ cải thiện hiệu quả nghiền mà còn giảm đáng kể tỷ lệ các hạt vảy kim, giúp xả đồng đều hơn, với tỷ lệ khối cao hơn. Tính năng này làm cho thiết bị đặc biệt phù hợp để sản xuất cốt liệu cát và sỏi tiêu chuẩn cao và có thể đáp ứng các yêu cầu cao của người dùng về hình dạng hạt thành phẩm.

Hệ thống thủy lực tiên tiến và đảm bảo an toàn

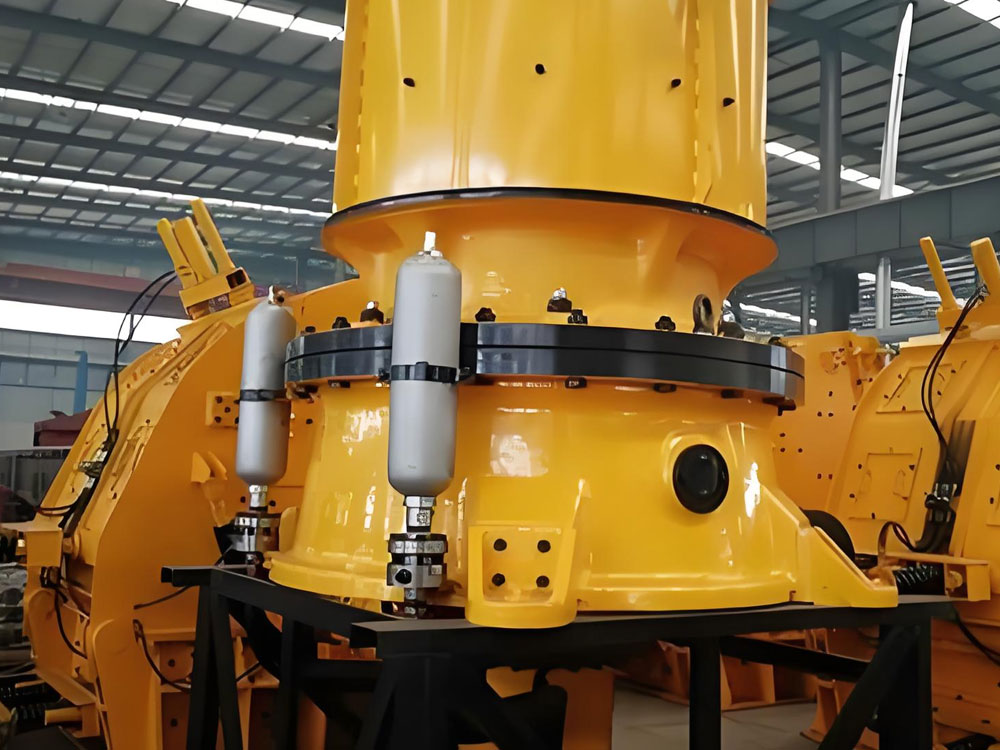

Thiết bị áp dụng thiết kế thủy lực xi lanh đơn, tích hợp nhiều chức năng như điều chỉnh cửa xả, bảo vệ quá tải và tự động làm sạch khoang. Thiết kế này không chỉ đơn giản hóa quy trình vận hành mà còn cải thiện tốc độ phản hồi của thiết bị. Áp suất làm việc của hệ thống thủy lực nằm trong khoảng 0,3-0,5MPa, đảm bảo thiết bị hoạt động ổn định. Trong khi đó, thiết bị cũng được trang bị đồng hồ đo áp suất chênh lệch hai con trỏ để theo dõi trạng thái của bộ lọc theo thời gian thực, đảm bảo hệ thống thủy lực hoạt động sạch sẽ và hiệu quả.

Về mặt an toàn và bảo mật, thiết bị có hiệu suất tuyệt vời. Khi gặp phải các điều kiện bất thường như quá nhiều sắt, thiết bị có thể tự động giải phóng các vật lạ và khôi phục cổng xả, tránh hiệu quả thiệt hại cho thiết bị. Ngoài ra, thiết bị còn được trang bị chức năng bảo vệ tự động tắt nguồn và báo động được kích hoạt bởi các điều kiện làm việc bất thường, giúp đảm bảo an toàn cho người vận hành và thiết bị hoạt động ổn định.

Cấu trúc đáng tin cậy và bảo trì thuận tiện

Về thiết kế kết cấu, thiết bị sử dụng trục chính đường kính lớn và cấu trúc thân bằng thép đúc, có thể chịu được tải trọng va đập lớn và đảm bảo tính ổn định và độ bền của thiết bị. Hệ thống truyền động bánh răng sử dụng bánh răng côn có độ chính xác cao, không chỉ có độ ồn thấp mà còn có tuổi thọ cao, giúp giảm chi phí bảo trì thiết bị.

Máy cũng vượt trội về mặt bảo trì. Tất cả các thành phần chính, chẳng hạn như hình nón di chuyển, hình nón cố định, v.v., đều hỗ trợ tháo rời mặt trên hoặc mặt bên, giúp công việc bảo trì thuận tiện và hiệu quả hơn. Ngoài ra, máy được trang bị hệ thống bôi trơn dầu mỏng độc lập, cung cấp khả năng bảo vệ kép cho ổ trục và kéo dài thêm tuổi thọ của máy.

Tiết kiệm năng lượng và chi phí vận hành thấp

Máy cũng vượt trội về mặt tiêu thụ năng lượng. Công suất động cơ tiêu chuẩn là 90kW, trong khi mẫu công suất cao hỗ trợ cấu hình động cơ 75-400kW. Thiết kế này không chỉ đảm bảo máy có đủ công suất đầu ra mà còn đạt được mức tiêu thụ năng lượng tiết kiệm. Trong thực tế, thiết bị này có thể giảm đáng kể chi phí vận hành của người dùng và cải thiện hiệu quả kinh tế.

Máy nghiền hình nón CS420: một công cụ nghiền với lượng cấp liệu lớn và năng suất sản xuất cao Nguyên lý hoạt động

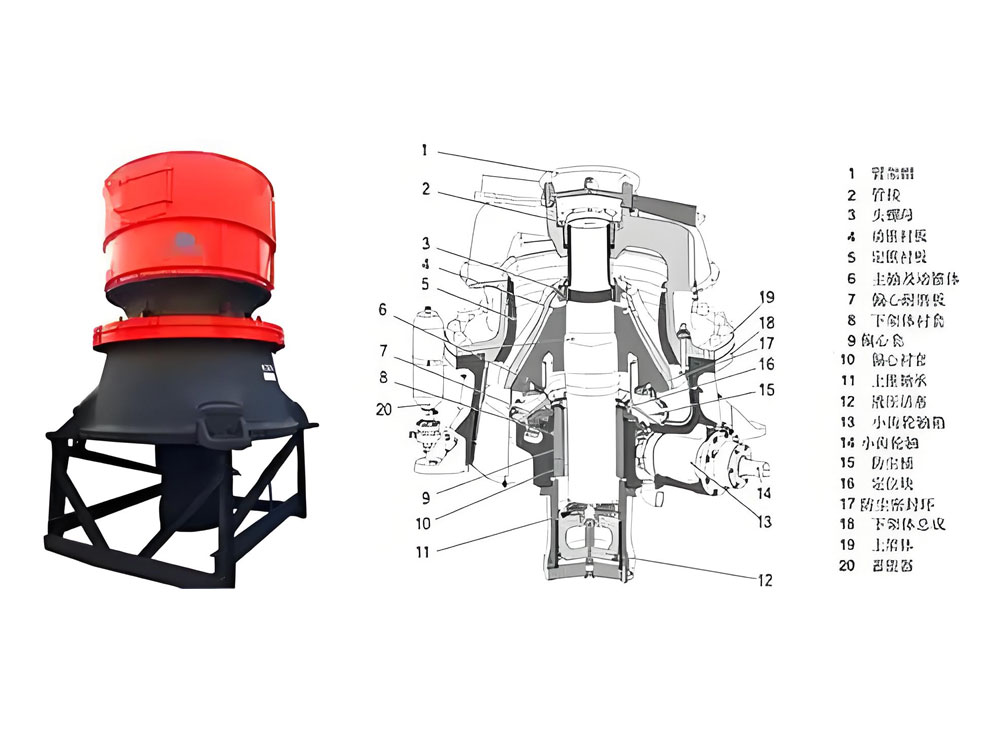

Nhà máy nghiền này sử dụng cấu trúc xi lanh đơn độc đáo và nguyên lý hoạt động của nó chủ yếu dựa trên nguyên lý nghiền đùn để đạt được quá trình nghiền vật liệu. Trong thiết kế tinh vi này, hình nón chuyển động đóng vai trò quan trọng. Nó thực hiện một loạt các chuyển động dao động quay định kỳ được điều khiển bởi ống lót lệch tâm được thiết kế tốt. Chuyển động này tạo ra vùng nghiền mạnh mẽ giữa hình nón chuyển động và hình nón cố định, và bất kỳ vật liệu nào đi vào buồng nghiền đều chịu tác động mạnh và nghiền, tạo ra quá trình nghiền hiệu quả.
Để điều khiển cơ chế nghiền phức tạp này, động cơ được kết nối chặt chẽ với ống lót lệch tâm thông qua ròng rọc hoặc khớp nối, đảm bảo ống lót quay trơn tru và hiệu quả. Khi ống lót lệch tâm quay, nó sẽ điều khiển trục chính và hình nón theo chuyển động con lắc quanh một điểm cố định. Kiểu chuyển động này khiến bề mặt hình nón di chuyển định kỳ gần hơn hoặc xa hơn hình nón, do đó đạt được quá trình nghiền liên tục vật liệu.
Vật liệu đi vào buồng nghiền từ phía trên của máy nghiền, và ngay khi chúng đi vào khu vực này, chúng sẽ chịu lực ép, uốn và nghiền mạnh giữa hình nón chuyển động và hình nón cố định. Các lực kết hợp này khiến vật liệu dần bị nghiền thành các hạt nhỏ hơn. Khi vật liệu đạt đến kích thước yêu cầu, chúng sẽ được xả trơn tru từ cổng xả dưới cùng của máy nghiền theo trọng lực. Những vật liệu không đạt đến kích thước yêu cầu sẽ vẫn ở trong buồng nghiền để nghiền thêm cho đến khi đạt yêu cầu. Máy nghiền cũng có cơ chế nén lò xo tích hợp. Mục đích chính của thiết kế này là bảo vệ thiết bị khỏi các vật liệu không thể phá vỡ. Khi một số vật thể lạ cứng (như mảnh kim loại) vô tình đi vào buồng nghiền, lò xo sẽ ​​bị nén và biến dạng, do đó mở rộng lỗ xả, để những vật thể lạ này có thể được xả trơn tru, tránh làm hỏng thiết bị. Nhìn chung, nhà máy nghiền này đạt được quá trình nghiền vật liệu nhanh chóng và hiệu quả với cấu trúc xi lanh đơn độc đáo và nguyên lý nghiền đùn hiệu quả. Trong khi đó, cơ chế nén lò xo tích hợp của nó cũng cung cấp sự đảm bảo mạnh mẽ cho hoạt động ổn định của thiết bị. Cho dù xử lý quặng cứng hay các loại vật liệu khác, máy nghiền này vẫn có thể chứng minh được hiệu suất và độ tin cậy tuyệt vời của nó.

Máy nghiền hình nón CS420: một công cụ nghiền với lượng cấp liệu lớn và năng suất sản xuất cao Thông số kỹ thuật

Kích thước thức ăn tối đa	267.0 mm	Cân nặng	7,188 kg
Quyền lực	90 kW	Dung tích	170 tph
Tầm ném lệch tâm	13.0 - 35.0 mm	Phạm vi cài đặt bên đóng	16.0 - 25.0 mm
