Chế độ kép “Đá trên Đá” và “Đá trên Sắt”! Máy làm cát VSI5X7615 có khả năng thích ứng linh hoạt.
Máy nghiền cát VSI5X7615 là máy nghiền va đập trục đứng thế hệ thứ năm, được thiết kế chuyên dụng để nghiền mịn và tạo hình các vật liệu có độ cứng từ trung bình đến cao như đá granit, đá bazan và quặng sắt. Cấu trúc lõi của máy bao gồm rotor khoang sâu và thiết kế đầu xả dạng mô-đun, đạt năng suất cao hơn 30% so với thiết bị truyền thống. Kích thước đầu vào tối đa đạt 35mm (vật liệu mềm) hoặc 30mm (vật liệu cứng). Được trang bị động cơ kép công suất 110-150kW, máy có công suất xử lý từ 150-280 tấn/giờ (cả chế độ nạp liệu tầng và nạp liệu trung tâm). Máy có chế độ nghiền kép "đá trên đá" và "đá trên sắt" có thể chuyển đổi tự do. Cát thành phẩm có hình dạng hạt lập phương, cấp phối đồng đều và mô đun độ mịn có thể điều chỉnh, đáp ứng đầy đủ các tiêu chuẩn cát xây dựng.
Mô hình này sử dụng hệ thống bôi trơn dầu và thiết bị mở nắp thủy lực, cho phép ổ trục hoạt động ở nhiệt độ không đổi và bảo trì nhanh chóng. Tuổi thọ của các linh kiện chống mài mòn được kéo dài hơn 48%. Nguyên lý hoạt động: Vật liệu đi vào rotor quay tốc độ cao (1700-1900 vòng/phút) thông qua cổng nạp liệu trung tâm, tăng tốc và được đẩy ra. Nó chịu nhiều va chạm với vật liệu dội lại bên trong buồng xoáy, tạo thành một màn vật liệu liên tục trước khi xả ra qua cửa xả phía dưới. Các điểm nổi bật về kỹ thuật bao gồm điều khiển gia công chính xác kỹ thuật số, hệ thống bảo vệ an toàn cấp dầu bổ sung bơm kép và chức năng khởi động động cơ sưởi ấm mùa đông, đảm bảo hoạt động ổn định trong môi trường từ -30°C đến 40°C. Với kích thước 4100×2330×2300mm và tổng trọng lượng 8,6 tấn, máy phù hợp cho các bãi chứa cát và sỏi, trạm trộn bê tông và các dự án cơ sở hạ tầng quy mô lớn.
Ưu điểm kỹ thuật của máy tạo cát VSI5X7615 chủ yếu nằm ở hệ thống nghiền hiệu suất cao, tiết kiệm năng lượng và thiết kế thông minh. Áp dụng cấu trúc rotor khoang sâu của Đức, máy tối ưu hóa góc đầu phun và thiết kế kênh dòng chảy để tăng hiệu suất gia tốc vật liệu lên 40% và giảm 15% mức tiêu thụ năng lượng trên mỗi đơn vị. Cơ chế chuyển đổi chế độ kép cải tiến của máy—“đá trên đá” và “đá trên sắt”—tự động lựa chọn đường nghiền tối ưu dựa trên độ cứng của vật liệu. Đối với vật liệu có độ cứng cao như đá granit, chế độ “đá trên sắt” sẽ tăng cường lực tác động. Khi xử lý vật liệu có độ cứng trung bình như sỏi sông, máy sẽ chuyển sang chế độ “đá trên đá” để giảm mức tiêu thụ chi tiết mài mòn. Hệ thống bôi trơn thủy lực tích hợp thiết bị cung cấp dầu bổ sung bơm kép. Nếu bơm chính bị hỏng, bơm dự phòng sẽ tự động tiếp quản trong vòng 0,5 giây. Kết hợp với mô-đun giảm nhiệt độ làm mát bằng nước, điều này đảm bảo nhiệt độ ổ trục luôn ổn định dưới 60°C. Hệ thống điều khiển kỹ thuật số liên tục theo dõi các giá trị rung động của rô-to (≤4,5 mm/giây) và biến động dòng điện (±5%). Khi phát hiện các thông số bất thường, máy sẽ tự động điều chỉnh tốc độ cấp liệu và kích hoạt báo động, ngăn ngừa nguy cơ máy bị chết máy. Bộ gia nhiệt bình dầu 2kW được cấu hình đặc biệt cho hoạt động vào mùa đông có thể nâng nhiệt độ dầu bôi trơn lên trên 15°C trong vòng 10 phút ở môi trường -25°C, đảm bảo khởi động đáng tin cậy ở nhiệt độ thấp. Là thiết bị cốt lõi trong các dây chuyền sản xuất cát sỏi hiện đại, máy nghiền cát VSI5X7615 chứng minh giá trị ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ hiệu suất nghiền vượt trội và thiết kế thông minh. Trong ngành vật liệu xây dựng, máy nghiền cát VSI5X7615 xử lý các loại đá cứng như đá granit và đá bazan thành cát nhân tạo chất lượng cao, có kích thước từ 0-5mm. Giá trị nghiền của cát thành phẩm dưới 12%, đáp ứng đầy đủ các yêu cầu cốt liệu cho bê tông C50 và cao hơn. Trong khai thác mỏ, công suất xử lý 150-280 tấn/giờ của máy nghiền hiệu quả các loại quặng kim loại như sắt và đồng. Bằng cách điều chỉnh tốc độ rotor (1700-1900 vòng/phút), máy đạt được khả năng kiểm soát kích thước hạt chính xác từ 3-8mm, cung cấp nguyên liệu đồng nhất cho quá trình chế biến khoáng sản. Trong các dự án cơ sở hạ tầng, cát và sỏi hình khối do máy nghiền này sản xuất có cạnh sắc bén khi được sử dụng để lát đường ray xe lửa cao tốc. Điều này giúp tăng cường độ liên kết xi măng lên 18% và giảm đáng kể tỷ lệ vỡ đá balat. Để bảo vệ môi trường, hệ thống bôi trơn gốc dầu của máy nghiền cát này giúp giảm 80% lượng mỡ tiêu thụ so với phương pháp bôi trơn bằng mỡ truyền thống. Kết hợp với thiết kế thu bụi khép kín, mức phát thải bụi duy trì dưới 20mg/m³, đáp ứng các tiêu chuẩn khai thác xanh. Ngoài ra, cấu trúc mô-đun cho phép di dời nhanh chóng để vận hành tại chỗ. Chỉ cần một thiết bị duy nhất, toàn bộ quy trình từ nghiền, tạo hình đến sản xuất cát có thể được hoàn thành, đặc biệt phù hợp cho các dự án phân tán như đập thủy điện và xây dựng đường đô thị.
Chế độ kép "Đá trên Đá" và "Đá trên Sắt"! Máy nghiền cát VSI5X7615 có khả năng thích ứng linh hoạt. Ứng dụng

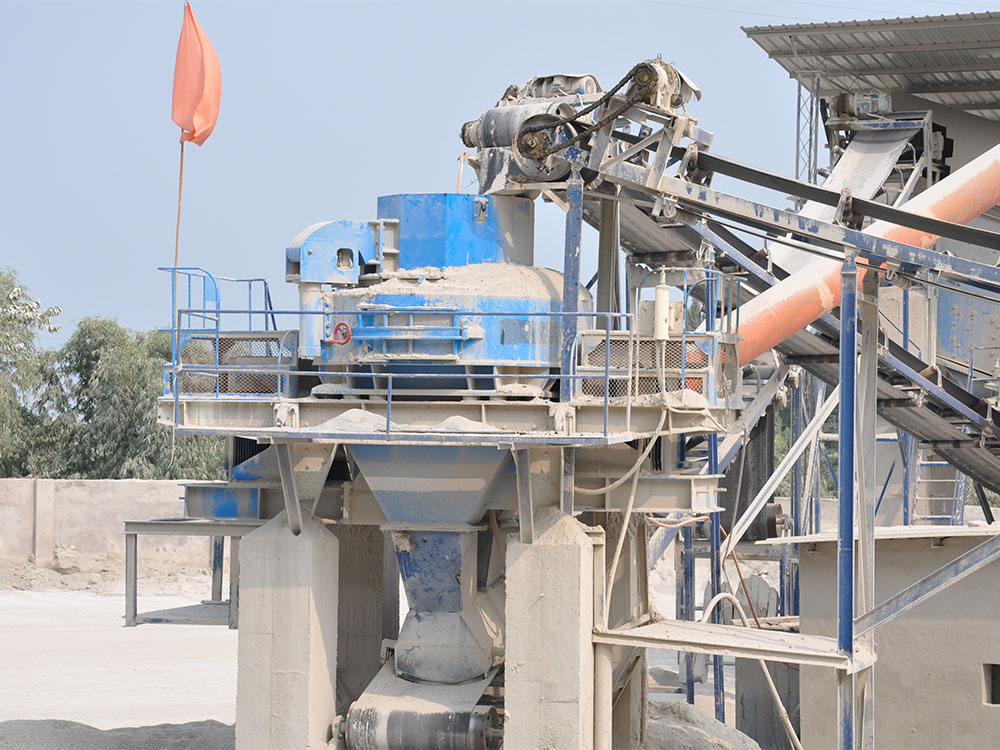

1. Sản xuất cốt liệu
Thiết bị này đóng vai trò cốt lõi trong dây chuyền sản xuất cát nhân tạo, xử lý các loại đá cứng như đá granit và đá bazan thành cát nhân tạo chất lượng cao với kích thước hạt từ 0 đến 5 mm. Giá trị nghiền của cát thành phẩm dưới 12%, đáp ứng đầy đủ các yêu cầu cốt liệu cho bê tông mác C50 trở lên. Hình dạng hạt lập phương của máy nghiền giúp tăng cường độ liên kết giữa cát/sỏi và xi măng lên 18%, giảm đáng kể tỷ lệ vỡ đá balat. Máy được sử dụng rộng rãi trong xây dựng nhà cao tầng, các dự án đô thị và kỹ thuật cầu đường.
2. Khai thác và chế biến quặng kim loại
Trong lĩnh vực khai thác kim loại, máy nghiền cát VSI5X7615 nghiền hiệu quả quặng sắt, quặng đồng và các loại xỉ khác. Bằng cách điều chỉnh tốc độ rotor (1700-1900 vòng/phút), máy đạt được khả năng kiểm soát kích thước hạt chính xác từ 3-8mm, cung cấp nguyên liệu thô đồng đều cho quá trình chế biến khoáng sản. Các bộ phận chịu mài mòn được sản xuất từ vật liệu Mỹ, giúp kéo dài tuổi thọ lên 48%, đặc biệt phù hợp để nghiền mịn các vật liệu có độ mài mòn cao.
3. Dự án Cơ sở Hạ tầng Giao thông
Thiết bị này cung cấp cốt liệu cao cấp cho các dự án đường sắt cao tốc và đường bộ. Cát và sỏi hình khối, với các cạnh và góc sắc nét, giúp tăng cường đáng kể độ ổn định của đá balat trong quá trình lắp đặt bản ray. Trong các dự án cơ sở hạ tầng quy mô lớn, thiết kế mô-đun cho phép di chuyển nhanh chóng, với một thiết bị duy nhất có khả năng hoàn thành toàn bộ quá trình nghiền và tạo hình.
4. Dự án Thủy điện và Môi trường
Đối với việc xây dựng đập thủy điện, máy tạo cát VSI5X7615 xử lý sỏi sông và cát phong hóa thành cát thành phẩm có cấp phối đồng đều, đáp ứng các yêu cầu về cường độ cho bê tông khối. Hệ thống thu gom bụi khép kín của máy duy trì lượng khí thải dưới 20mg/m³, tuân thủ các tiêu chuẩn khai thác xanh.
5. Trạm trộn bê tông và vữa khô
Cát được sản xuất bằng máy này có mô đun độ mịn có thể điều chỉnh, đáp ứng chính xác các yêu cầu thiết kế hỗn hợp cho các loại bê tông khác nhau. Trong sản xuất vữa khô, hàm lượng bột đá thấp (có thể kiểm soát thông minh) giúp giảm lượng phụ gia sử dụng và giảm chi phí sản xuất.
6. Xử lý chất thải công nghiệp và luyện kim
Thiết bị này nghiền các chất thải công nghiệp như xỉ thép và mảnh vụn xây dựng, cho phép tái chế tài nguyên. Chế độ "đá trên sắt" giúp tăng hiệu suất nghiền lên 30% đối với các vật liệu có độ cứng cao như xỉ luyện kim, trong khi hệ thống bôi trơn dầu loãng giúp giảm 80% lượng mỡ tiêu thụ, đáp ứng các yêu cầu về môi trường.
Chế độ kép "Đá trên Đá" và "Đá trên Sắt"! Máy nghiền cát VSI5X7615 thích ứng linh hoạt. Ưu điểm

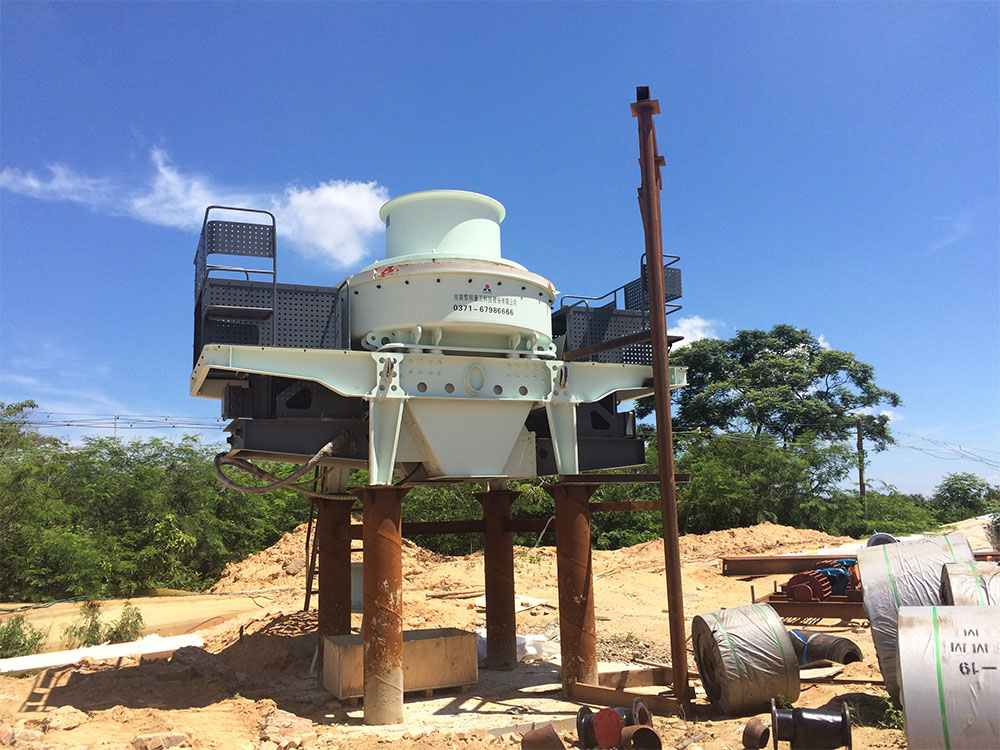

Là máy nghiền va đập trục đứng thế hệ thứ năm, máy nghiền cát VSI5X7615 thể hiện những ưu điểm kỹ thuật đáng kể trong sản xuất cốt liệu xây dựng. Với cấu trúc rotor khoang sâu của Đức, máy tối ưu hóa góc đầu phun và thiết kế kênh dẫn dòng chảy để tăng hiệu suất gia tốc vật liệu lên 40% đồng thời giảm 15% mức tiêu thụ năng lượng trên mỗi đơn vị. Cơ chế chuyển đổi chế độ kép cải tiến của máy - chuyển đổi giữa chế độ "đá trên đá" và "đá trên sắt" - tự động lựa chọn đường nghiền tối ưu dựa trên độ cứng của vật liệu. Khi xử lý các vật liệu có độ cứng cao như đá granit, chế độ "đá trên sắt" giúp tăng cường lực va đập. Đối với các vật liệu có độ cứng trung bình như sỏi sông, máy chuyển sang chế độ "đá trên đá" để giảm tiêu thụ chi tiết mài mòn. Mô đun độ mịn của cát nghiền được duy trì dưới 12%, đáp ứng đầy đủ các tiêu chuẩn cốt liệu cho bê tông C50+. Hệ thống bôi trơn thủy lực tích hợp hai bơm dầu bổ sung; nếu bơm chính bị hỏng, bơm dự phòng sẽ tự động tiếp quản trong vòng 0,5 giây. Kết hợp với mô-đun giảm nhiệt độ làm mát bằng nước, hệ thống này đảm bảo nhiệt độ ổ trục luôn dưới 60°C, cho phép vận hành ổn định trong môi trường từ -25°C đến 40°C. Hệ thống điều khiển kỹ thuật số liên tục theo dõi độ rung của rotor (≤4,5mm/giây) và dao động dòng điện (±5%). Khi phát hiện các bất thường về thông số, hệ thống sẽ tự động điều chỉnh tốc độ cấp liệu và kích hoạt báo động để ngăn ngừa hiện tượng chết máy. Bộ gia nhiệt bình chứa 2kW sẵn sàng cho mùa đông nhanh chóng làm nóng dầu bôi trơn lên trên 15°C trong vòng 10 phút, đảm bảo hiệu suất khởi động lạnh đáng tin cậy. Cấu trúc mô-đun của máy hỗ trợ việc di dời nhanh chóng để vận hành tại chỗ. Một thiết bị duy nhất hoàn thành toàn bộ quy trình từ nghiền và tạo hình đến sản xuất cát, khiến máy đặc biệt phù hợp cho các dự án kỹ thuật phi tập trung.
Các tính năng thông minh và thân thiện với môi trường của máy tạo cát VSI5X7615 càng nâng cao lợi thế cạnh tranh của sản phẩm. Được trang bị hệ thống điều khiển chính xác kỹ thuật số, máy sử dụng các cảm biến có độ chính xác cao để theo dõi độ rung của rôto (≤4,5mm/giây) và biến động dòng điện (±5%) theo thời gian thực. Khi phát hiện các bất thường về thông số, máy sẽ tự động điều chỉnh tốc độ cấp liệu và kích hoạt báo động, ngăn ngừa hiệu quả các rủi ro quá tải thiết bị. Hệ thống bôi trơn thủy lực của máy sử dụng thiết kế cung cấp dầu bổ sung bơm kép một cách sáng tạo. Nếu bơm chính bị hỏng, bơm dự phòng sẽ tiếp quản liền mạch trong vòng 0,5 giây. Kết hợp với mô-đun giảm nhiệt độ làm mát bằng nước, máy kiểm soát chính xác nhiệt độ ổ trục dưới 60°C, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt từ -25°C đến 40°C. Bộ gia nhiệt bình dầu 2kW được cấu hình đặc biệt để vận hành vào mùa đông có thể tăng nhiệt độ chất bôi trơn lên trên 15°C trong vòng 10 phút, tăng cường đáng kể độ tin cậy vận hành ở các vùng lạnh. Để tuân thủ các quy định về môi trường, model này sử dụng hệ thống thu gom bụi kín để kiểm soát lượng bụi phát thải dưới 20mg/m³, đáp ứng các tiêu chuẩn khai thác xanh. Hệ thống bôi trơn dầu mỏng của máy giúp giảm 80% lượng mỡ tiêu thụ so với phương pháp bôi trơn truyền thống, trong khi hệ thống khí tự tuần hoàn giúp giảm thiểu tiếng ồn hiệu quả. Cấu trúc mô-đun cho phép di dời nhanh chóng để vận hành tại công trường. Chỉ một thiết bị duy nhất xử lý toàn bộ quy trình từ nghiền, tạo hình đến sản xuất cát, khiến máy đặc biệt phù hợp cho các dự án phân tán như đập thủy điện và đường đô thị. Điều này giúp giảm đáng kể chi phí đầu tư thiết bị và vận hành của nhà thầu.
Chế độ kép "Đá trên Đá" và "Đá trên Sắt"! Máy tạo cát VSI5X7615 thích ứng linh hoạt. Nguyên lý hoạt động

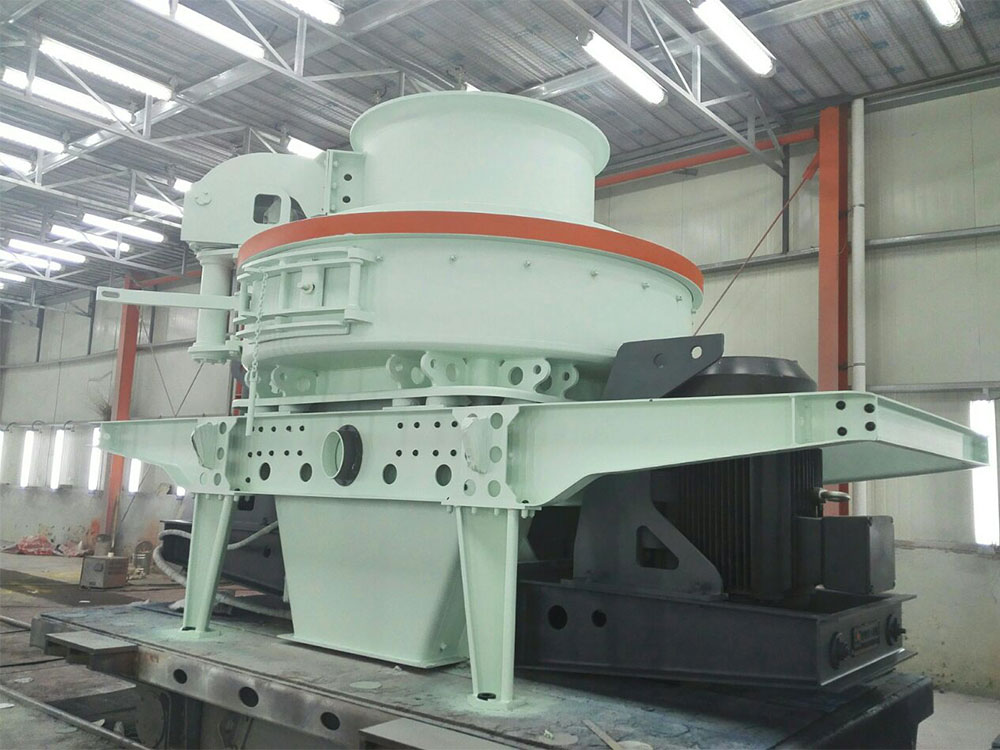

Máy tạo cát VSI5X7615 là thiết bị tạo cát hiệu suất cao sử dụng nguyên lý nghiền va đập trục đứng. Cơ chế hoạt động cốt lõi của nó dựa trên hệ thống nghiền hai chế độ kết hợp quy trình "đá trên đá" và "đá trên sắt". Vật liệu đi vào rotor quay tốc độ cao (1700-1900 vòng/phút) thông qua cửa nạp liệu trung tâm. Được gia tốc bởi lực ly tâm với gia tốc gấp hàng chục lần trọng lực, vật liệu được đẩy ra tạo thành một màn va đập liên tục với vật liệu bật lại bên trong buồng xoáy. Thiết bị này đạt được đường dẫn nghiền tối ưu cho các vật liệu khác nhau bằng cách chuyển đổi giữa chế độ nạp liệu tầng và nạp liệu trung tâm. Vật liệu đi vào bộ phân phối qua phễu nạp liệu và chia thành hai luồng: 70% đi vào bánh xe ly tâm quay tốc độ cao, trong khi 30% tạo thành luồng thác tròn. Vật liệu bên trong bánh xe ly tâm tăng tốc lên 60-75 m/s trong vòng 0,1 giây, khởi đầu va chạm đầu tiên với dòng chảy tầng. Vật liệu được đẩy ra với tốc độ cao sẽ chịu tác động thứ cấp lên lớp lót buồng xoáy (chế độ đá trên đá) hoặc tấm va chạm kim loại (chế độ đá trên sắt), tạo ra hiệu ứng nghiền ba lần: "vật liệu-vật liệu-lớp lót". Sau 2-4 lần va chạm bên trong buồng, kích thước hạt giảm từ 35mm xuống còn 0-5mm. Vật liệu nghiền được xả ra qua cửa xả phía dưới, trải qua quá trình phân loại sàng rung, với các sản phẩm đạt yêu cầu đi vào khu vực thành phẩm, trong khi vật liệu quá khổ được tuần hoàn lại để tái chế.
Chế độ kép "Đá trên Đá" và "Đá trên Sắt"! Máy tạo cát VSI5X7615 có khả năng thích ứng linh hoạt. Thông số kỹ thuật
vật liệu mềm | 35mm | Vật liệu cứng | 30mm |
Thác nước và nguồn cấp dữ liệu trung tâm | 150-280 t/h | Trung tâm cho ăn | 70-140 t/h |
Tốc độ trục chính | 1700-1900 r/min | Quyền lực | 75×2 kw |
