Máy nghiền di động UH316 máy nghiền hình nón
Máy nghiền hình nón UH316 nổi bật trên thị trường thiết bị nghiền với hiệu suất tuyệt vời và ứng dụng linh hoạt. Linh kiện cốt lõi của máy sử dụng máy nghiền hình nón CH430 tiên tiến. Thiết kế này không chỉ đảm bảo hiệu suất cao và độ ổn định của thiết bị mà còn mang lại sự đảm bảo sử dụng đáng tin cậy lâu dài cho người dùng. Trong thiết kế trục chính, UH316 sử dụng cấu trúc điều chỉnh thủy lực với điểm hỗ trợ hai điểm trên và dưới. Thiết kế này tăng cường đáng kể độ ổn định lực của trục chính, cho phép thiết bị chịu được tải trọng lớn hơn trong quá trình nghiền, đồng thời đảm bảo quá trình nghiền diễn ra suôn sẻ. Ngoài ra, kết hợp với thiết kế buồng nghiền liên tục (CLP), thiết bị có thể duy trì độ ổn định của công suất xử lý và kích thước hạt xả trong chu kỳ mài mòn của lớp lót, do đó đảm bảo tính đồng nhất và nhất quán của sản phẩm nghiền.
Khả năng điều chỉnh loại khoang và độ lệch tâm là một điểm nổi bật khác của thiết bị. UH316 hỗ trợ 4 cấu hình ống lót lệch tâm. Người dùng có thể chọn loại khoang và độ lệch tâm phù hợp theo các yêu cầu nghiền khác nhau (như nghiền vừa hoặc nghiền mịn), để đạt được khả năng kiểm soát chính xác hiệu ứng nghiền. Tính linh hoạt này cho phép thiết bị được sử dụng rộng rãi trong nhiều tình huống nghiền khác nhau để đáp ứng nhu cầu của những người dùng khác nhau. Dựa trên thiết kế khung gầm bánh xích, máy nghiền hình nón UH316 có khả năng di động và thích ứng tuyệt vời. Nó tích hợp nhiều mô-đun chức năng như máy nghiền, sàng rung và băng tải, và có thể nhanh chóng triển khai đến các mỏ đá, hầm mỏ và các bối cảnh khác để đáp ứng nhu cầu của các hoạt động di động. Đồng thời, thiết kế cấu trúc nhỏ gọn của nó tạo điều kiện thuận lợi cho việc chuyển đổi địa điểm, giảm chi phí cơ sở hạ tầng và mang lại nhiều lợi ích kinh tế hơn cho người dùng.
Về công suất xử lý, sản lượng ước tính của máy nghiền hình nón UH316 là 250 tấn/giờ (tùy thuộc vào độ cứng của vật liệu và cấu hình khoang). Công suất xử lý hiệu quả này cho phép thiết bị dễ dàng đối phó với các hoạt động nghiền quy mô lớn, tiết kiệm thời gian và chi phí cho người dùng. Đồng thời, nó phù hợp để nghiền các vật liệu có độ cứng trung bình như đá granit và đá bazan, và có thể sản xuất các sản phẩm hoàn thiện chất lượng cao như đá dằn đường sắt và cốt liệu lớp ổn định bằng nước, mở rộng hơn nữa lĩnh vực ứng dụng của thiết bị. Máy nghiền hình nón UH316 cũng áp dụng thiết kế mô-đun. Người dùng có thể tùy chỉnh các thông số của màn hình rung và động cơ theo nhu cầu thực tế, do đó cải thiện khả năng thích ứng và tính linh hoạt của dây chuyền sản xuất. Thiết kế này không chỉ đáp ứng nhu cầu cá nhân của người dùng mà còn cung cấp sự tiện lợi cho việc nâng cấp và bảo trì thiết bị.
Máy nghiền di động UH316 Máy nghiền hình nón Ứng dụng
Trong lĩnh vực khai thác kim loại, máy nghiền hình nón UH316 phù hợp để nghiền thứ cấp và nghiền mịn các loại quặng kim loại có độ cứng trung bình và cao như quặng sắt và quặng đồng. Khả năng nghiền mạnh mẽ và kiểm soát kích thước hạt chính xác của máy có thể đáp ứng các yêu cầu nghiêm ngặt của quy trình tuyển quặng đối với kích thước hạt vật liệu, do đó cải thiện hiệu quả tuyển quặng và giảm chi phí sản xuất. Bằng cách tối ưu hóa loại buồng nghiền và cấu hình độ lệch tâm, thiết bị có thể nghiền hiệu quả các loại quặng có độ cứng khác nhau và cung cấp nguyên liệu thô chất lượng cao để nấu chảy và chế biến tiếp theo.

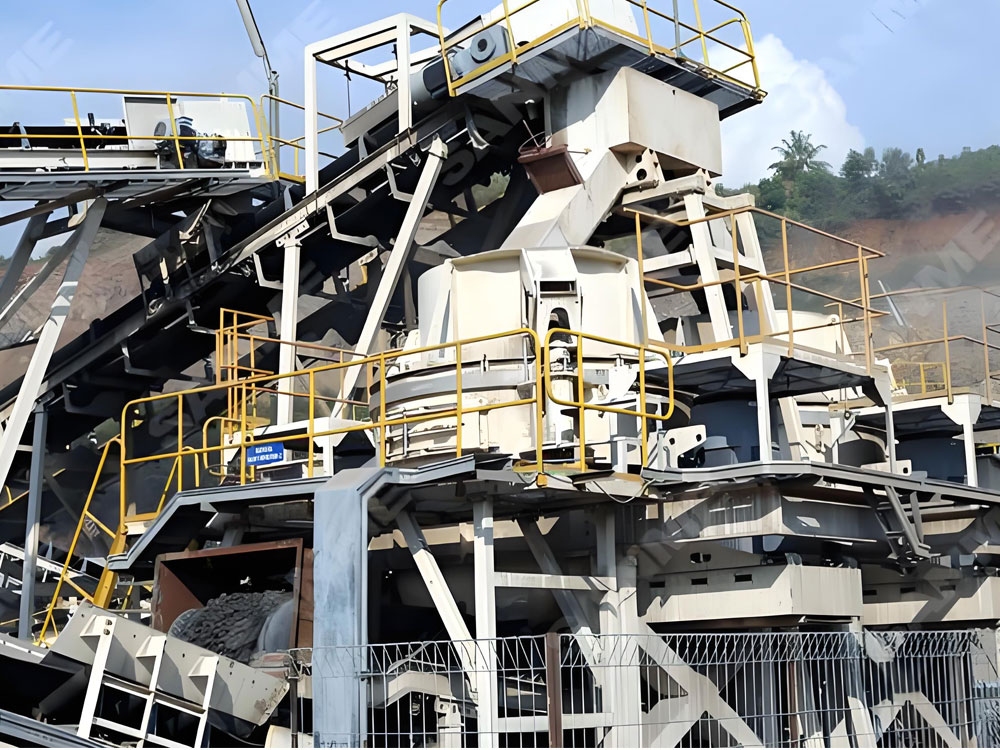

Đối với việc xử lý các loại quặng không phải kim loại như đá granit, đá bazan và đá vôi, máy nghiền hình nón UH316 cũng hoạt động tốt. Máy có thể nghiền các loại quặng này thành các sản phẩm hoàn thiện có kích thước hạt ổn định, cung cấp nguồn nguyên liệu thô chất lượng cao cho cốt liệu xây dựng, nguyên liệu thô xi măng, v.v. Thiết kế buồng nghiền liên tục và chức năng lệch tâm có thể điều chỉnh của thiết bị cho phép duy trì công suất xử lý ổn định và kích thước hạt đầu ra trong quá trình nghiền, do đó đảm bảo tính ổn định và đồng nhất về chất lượng của sản phẩm hoàn thiện.

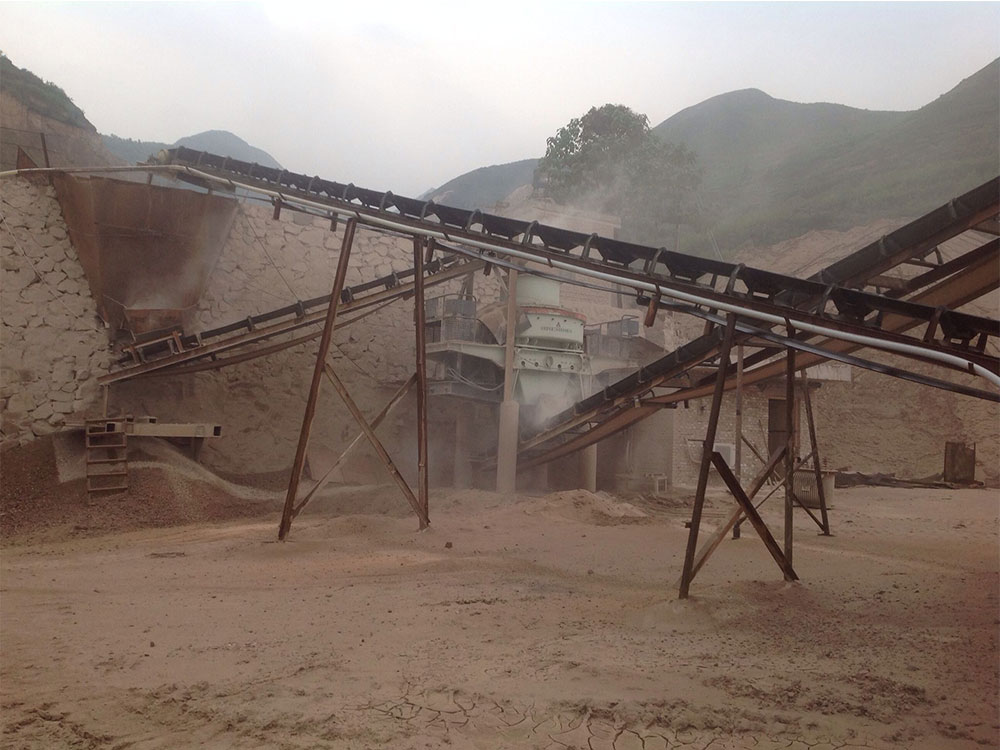

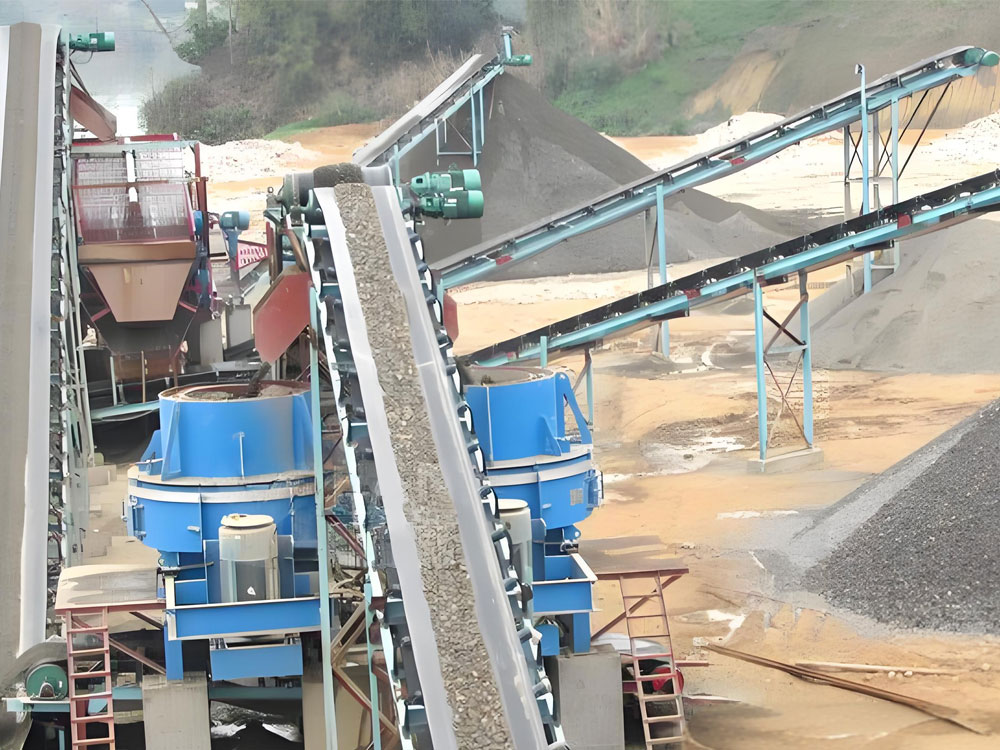

Trong dây chuyền sản xuất cát và sỏi, máy nghiền hình nón UH316 có thể được tích hợp vào hệ thống và được sử dụng kết hợp với thiết bị sàng để nghiền tuần hoàn. Bằng cách kiểm soát chính xác khoang nghiền và điều chỉnh độ lệch tâm, thiết bị có thể sản xuất cốt liệu cát và sỏi đáp ứng các tiêu chuẩn kỹ thuật và cung cấp vật liệu xây dựng chất lượng cao cho xây dựng đường bộ, xây dựng cầu, v.v. Công suất xử lý hiệu quả và chất lượng thành phẩm ổn định của máy giúp dây chuyền sản xuất cát và sỏi hiệu quả và đáng tin cậy hơn.
Trong lĩnh vực chế biến cốt liệu xây dựng, máy nghiền hình nón UH316 có thể cung cấp nguyên liệu thô cát và sỏi có kích thước hạt đồng đều cho bê tông, lớp ổn định nước, v.v. Những nguyên liệu thô này có tính chất vật lý và tính ổn định hóa học tuyệt vời, có thể đảm bảo độ bền và độ bền của các công trình xây dựng. Bằng cách tối ưu hóa khoang nghiền và điều chỉnh các thông số nghiền, thiết bị có thể đáp ứng các yêu cầu của các dự án xây dựng khác nhau về kích thước và chất lượng hạt cốt liệu.
Trong xây dựng đường sắt và đường bộ, máy nghiền hình nón UH316 có thể nghiền đá cứng như đá granit để sản xuất vật liệu kỹ thuật như đá dằn đường sắt và chất độn nền đường đạt tiêu chuẩn. Những vật liệu này có đặc điểm là độ bền cao và khả năng chống mài mòn, có thể đáp ứng các yêu cầu cao của đường sắt và đường bộ về vật liệu cơ bản. Thông qua quá trình xử lý nghiền của thiết bị này, chất lượng và độ ổn định của vật liệu kỹ thuật có thể được đảm bảo, tuổi thọ và độ an toàn của đường sắt và đường bộ có thể được cải thiện.
Trong lĩnh vực dự án bảo tồn nước, máy nghiền hình nón UH316 tham gia vào việc nghiền đá cho cơ sở hạ tầng như đập và kênh. Nó có thể nghiền đá chất lượng cao đáp ứng nhu cầu của các dự án bảo tồn nước đối với cốt liệu cường độ cao. Những viên đá này có độ bền nén và độ bền tuyệt vời, có thể đảm bảo tính ổn định và an toàn của các dự án bảo tồn nước. Thông qua quá trình nghiền của thiết bị này, có thể cung cấp các nguồn tài nguyên tổng hợp chất lượng cao cho các dự án bảo tồn nước, thúc đẩy sự phát triển bền vững của các dự án bảo tồn nước.
Trong ngành luyện kim, máy nghiền hình nón UH316 có thể nghiền và tái sử dụng các sản phẩm phụ như xỉ luyện kim. Thông qua quá trình nghiền, các sản phẩm phụ này có thể được chuyển đổi thành các nguồn tài nguyên có giá trị, thúc đẩy việc tái chế và phát triển bền vững các nguồn tài nguyên. Khả năng nghiền mạnh mẽ và chức năng điều chỉnh linh hoạt của thiết bị này cho phép nó thích ứng với nhu cầu nghiền của các vật liệu phụ trợ luyện kim khác nhau.

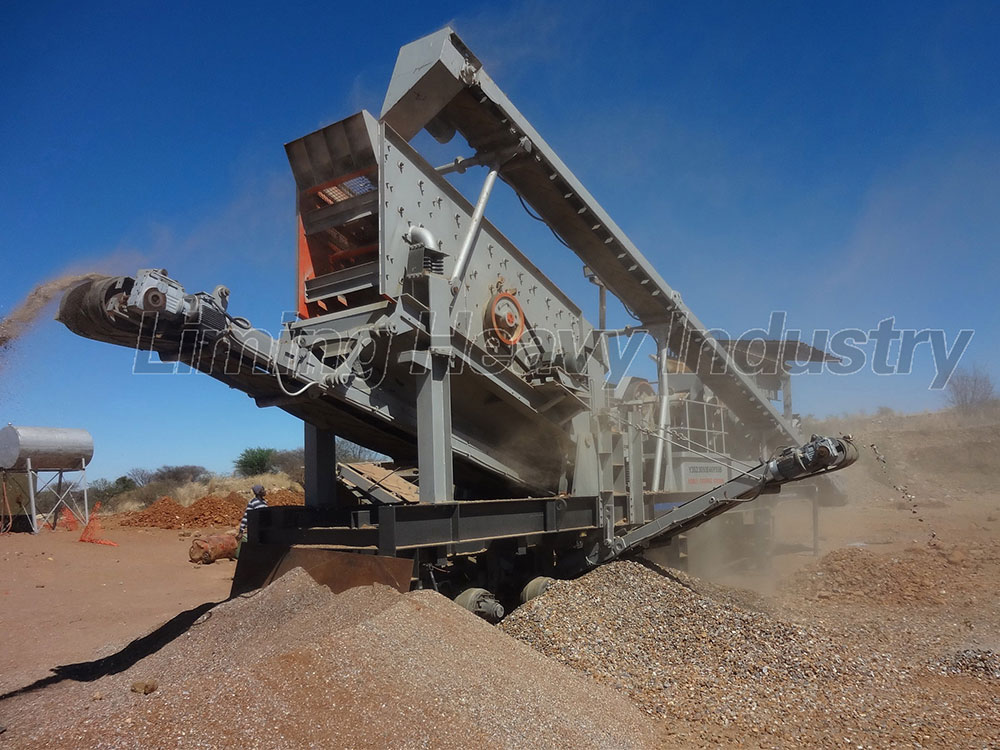

Với khung gầm bánh xích và thiết kế mô-đun, máy nghiền hình nón UH316 có thể nhanh chóng thích ứng với nhu cầu của các hoạt động di động như khai thác đá và công trường xây dựng tạm thời. Thiết kế cấu trúc nhỏ gọn và khả năng nghiền hiệu quả cho phép thiết bị được chuyển đổi nhanh chóng giữa các địa điểm khác nhau, giảm chi phí cơ sở hạ tầng và cải thiện việc sử dụng thiết bị và lợi ích kinh tế. Khả năng vận hành di động này khiến máy nghiền hình nón UH316 có triển vọng ứng dụng rộng rãi trong nhiều lĩnh vực.
Ưu điểm của máy nghiền di động UH316 Máy nghiền hình nón
Công suất nghiền hiệu suất cao và điều khiển thông minh
Máy nghiền hình nón UH316 là sản phẩm độc đáo trong ngành nghiền nhờ công suất nghiền hiệu suất cao tuyệt vời và công nghệ điều khiển thông minh tiên tiến. Linh kiện cốt lõi của máy sử dụng máy nghiền hình nón CH430 tiên tiến. Thiết kế này không chỉ đảm bảo thiết bị hoạt động hiệu quả mà còn mang lại sự đảm bảo sử dụng đáng tin cậy lâu dài cho người dùng. Thiết kế buồng nghiền không đổi (CLP) và độ lệch tâm có thể điều chỉnh cho phép thiết bị duy trì độ ổn định của kích thước hạt đầu ra trong chu kỳ mài mòn lớp lót, do đó đáp ứng các yêu cầu quy trình khác nhau như nghiền vừa và nghiền mịn.
Điều đáng nói là máy nghiền hình nón UH316 đã cải thiện đáng kể công suất xử lý thức ăn bằng cách sử dụng cấu trúc hình nón hình chữ "S" so với mẫu tiêu chuẩn, với mức tăng lên tới 90%. Thiết kế này cho phép thiết bị sản xuất hiệu quả các sản phẩm hoàn thiện đạt tiêu chuẩn cao như đá dăm đường sắt và cốt liệu lớp ổn định bằng nước, cung cấp nguyên liệu thô chất lượng cao cho xây dựng cơ sở hạ tầng.
Về mặt điều khiển thông minh, máy nghiền hình nón UH316 được trang bị hệ thống điều khiển thông minh ASRi™. Hệ thống có thể theo dõi kích thước cổng tải và xả của máy nghiền theo thời gian thực và tự động điều chỉnh các thông số vận hành theo dữ liệu giám sát để duy trì hiệu suất làm việc tốt nhất của thiết bị. Đồng thời, dữ liệu hao mòn của lớp lót được phản hồi trực quan thông qua màn hình hiển thị, để người dùng có thể hiểu được trạng thái của thiết bị kịp thời và thực hiện bảo trì và thay thế cần thiết.
Ngoài ra, thiết bị còn được trang bị cảm biến mức tự động, có thể kiểm soát chính xác tốc độ cấp liệu và tránh hiệu quả tình trạng quá tải hoặc chạy không tải của thiết bị, do đó giảm mức tiêu thụ năng lượng và cải thiện hiệu quả kinh tế chung của thiết bị.
Ưu điểm của hệ thống mô-đun và tính di động
Thiết kế hệ thống mô-đun của máy nghiền hình nón UH316 mang lại sự tiện lợi lớn cho người dùng. Dựa trên thiết kế của khung gầm bánh xích, thiết bị tích hợp máy chủ nghiền, sàng lọc và vận chuyển các mô-đun, có thể nhanh chóng đưa vào vận hành mà không cần cơ sở hạ tầng cố định. Tính năng này làm cho UH316 đặc biệt phù hợp với các công trường xây dựng tạm thời hoặc các dự án khai thác có địa điểm hạn chế, rút ngắn đáng kể thời gian xây dựng và giảm chi phí cơ sở hạ tầng.
Đồng thời, thiết kế kết cấu nhỏ gọn của nó rút ngắn chiều dài cơ sở và giảm bán kính quay vòng, cho phép thiết bị di chuyển linh hoạt trên địa hình phức tạp để đáp ứng nhu cầu của nhiều môi trường làm việc phức tạp khác nhau.
Về hệ thống bôi trơn, máy nghiền hình nón UH316 sử dụng bơm dầu kép (một để sử dụng và một để dự phòng) và thiết kế bộ lọc dầu hai thùng. Thiết kế này cho phép thiết bị được chuyển đổi và bảo trì mà không cần dừng lại, cải thiện đáng kể độ tin cậy và độ ổn định của thiết bị. Đồng thời, kết hợp với việc sử dụng các thiết bị lọc từ tính, tuổi thọ của dầu bôi trơn được kéo dài hiệu quả và chi phí bảo trì được giảm xuống.
Thiết kế mô-đun cũng đơn giản hóa quy trình thay thế linh kiện. Ví dụ, khi độ mòn của lớp lót đạt đến ngưỡng, trục chính sẽ nâng lên một khoảng cách cụ thể, tại thời điểm đó, người dùng có thể lập kế hoạch chính xác cho chu kỳ bảo trì và thực hiện công việc thay thế và bảo trì cần thiết. Thiết kế này không chỉ cải thiện hiệu quả bảo trì của thiết bị mà còn tiết kiệm thời gian và chi phí đáng kể cho người dùng.
Tiết kiệm năng lượng, bảo vệ môi trường và kinh tế
Máy nghiền hình nón UH316 cũng hoạt động tốt trong việc tiết kiệm năng lượng và bảo vệ môi trường. Việc sử dụng công nghệ Hydrocone để tối ưu hóa tỷ lệ nghiền cho phép thiết bị giảm số lần nghiền lặp lại trong quá trình nghiền, do đó giảm mức tiêu thụ năng lượng trên mỗi đơn vị đầu ra. Đồng thời, thiết bị cũng hỗ trợ nghiền và tái sử dụng các sản phẩm phụ công nghiệp như xỉ luyện kim, cải thiện tỷ lệ sử dụng tài nguyên và thúc đẩy sự phát triển của nền kinh tế tuần hoàn.
Ở chế độ nghiền tại chỗ, máy nghiền hình nón UH316 có thể giảm nhu cầu vận chuyển vật liệu, giúp giảm thêm chi phí vận hành. Kết hợp với việc sử dụng hệ thống điều khiển cấp liệu thông minh, thiết bị có thể giảm tỷ lệ chạy không tải và cải thiện hiệu quả công việc tổng thể, do đó tạo ra nhiều lợi ích kinh tế hơn cho người dùng.
Máy nghiền di động UH316 Máy nghiền hình nón Nguyên lý hoạt động
Nguyên lý hoạt động của máy nghiền hình nón UH316 tích hợp sâu sắc cơ chế nghiền đùn động cổ điển của máy nghiền hình nón với bản chất của công nghệ điều chỉnh thủy lực hiện đại và điều khiển thông minh. Quy trình nghiền hiệu quả và có thể kiểm soát này không chỉ cải thiện hiệu suất nghiền mà còn đảm bảo kiểm soát chính xác kích thước hạt sản phẩm.

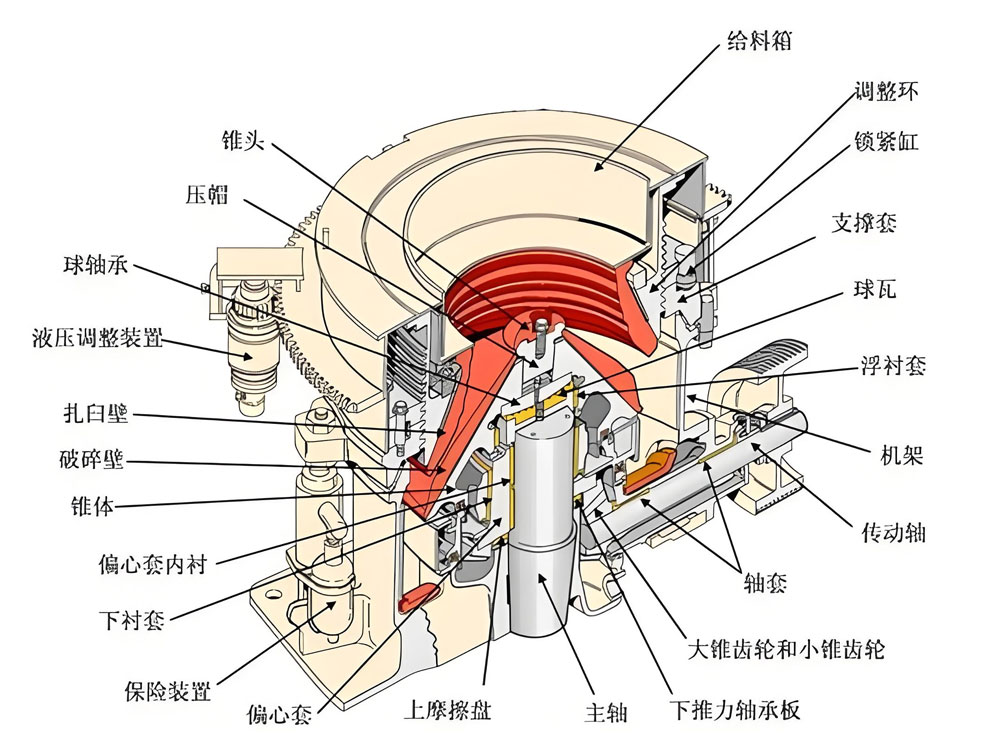

Cốt lõi của thiết bị nằm ở cấu trúc hỗ trợ trục chính của nó. Được dẫn động bởi ống lót lệch tâm, trục chính dẫn động hình nón chuyển động để thực hiện chuyển động lắc lư. Chuyển động này hợp tác với hình nón cố định được cố định trên khung để tạo thành buồng nghiền biến đổi. Vật liệu đi vào từ cổng nạp trên cùng của máy nghiền và được phân bổ đều trong không gian hình khuyên giữa hình nón chuyển động và hình nón cố định.
Với chuyển động lắc lư của hình nón chuyển động, vật liệu bắt đầu bị ép, uốn cong và cắt ở phần trên của buồng nghiền và quá trình này hoàn thành quá trình nghiền thô vật liệu. Với chuyển động liên tục của hình nón chuyển động, vật liệu dần dần di chuyển xuống dưới và đi vào một khu vực buồng nghiền hẹp hơn. Tại đây, vật liệu chịu tác động của lực ép mạnh hơn và dần dần bị nghiền nát đến kích thước hạt mục tiêu.
Hệ thống thủy lực đóng vai trò quan trọng trong quá trình này. Hệ thống thay đổi khoảng cách giữa hình nón chuyển động và hình nón cố định, tức là kích thước của cổng xả, bằng cách điều chỉnh vị trí thẳng đứng của trục chính. Cơ chế điều chỉnh này cho phép thiết bị kiểm soát kích thước hạt xả theo thời gian thực khi cần. Khi cần kích thước hạt mịn hơn, xi lanh thủy lực đẩy trục chính lên để giảm khoảng cách giữa hình nón chuyển động và hình nón cố định; ngược lại, khi cần tăng công suất xử lý, khoảng cách sẽ tăng lên.
Truyền động của động cơ cũng là một mắt xích không thể thiếu. Động cơ truyền động trục ngang quay qua puli, từ đó truyền động ống lót lệch tâm (ống lót đồng lệch tâm) để tạo ra chuyển động lệch tâm. Chuyển động này buộc hình nón chuyển động định kỳ tiếp cận hoặc di chuyển ra xa hình nón cố định theo quỹ đạo dao động, tạo thành quá trình đùn và nghiền liên tục vật liệu.
Sau khi nghiền xong, vật liệu đạt kích thước hạt được xả ra từ cổng xả và sau đó được phân loại thêm bằng thiết bị sàng (như sàng rung) ở lớp dưới. Vật liệu quá khổ được đưa trở lại buồng nghiền thông qua hệ thống hồi lưu để nghiền thứ cấp, tạo thành một vòng khép kín. Quá trình này đảm bảo rằng tất cả các vật liệu có thể được nghiền hoàn toàn đến phạm vi kích thước hạt yêu cầu.
Máy nghiền di động UH316 máy nghiền hình nón Thông số kỹ thuật
Kích thước thức ăn tối đa | 185 mm | Cân nặng | 9,500 kg |
Quyền lực | 160 kW | Chiều dài | 12.3 m |
Chiều rộng | 2.8 m | Chiều cao | 5.0 m |
