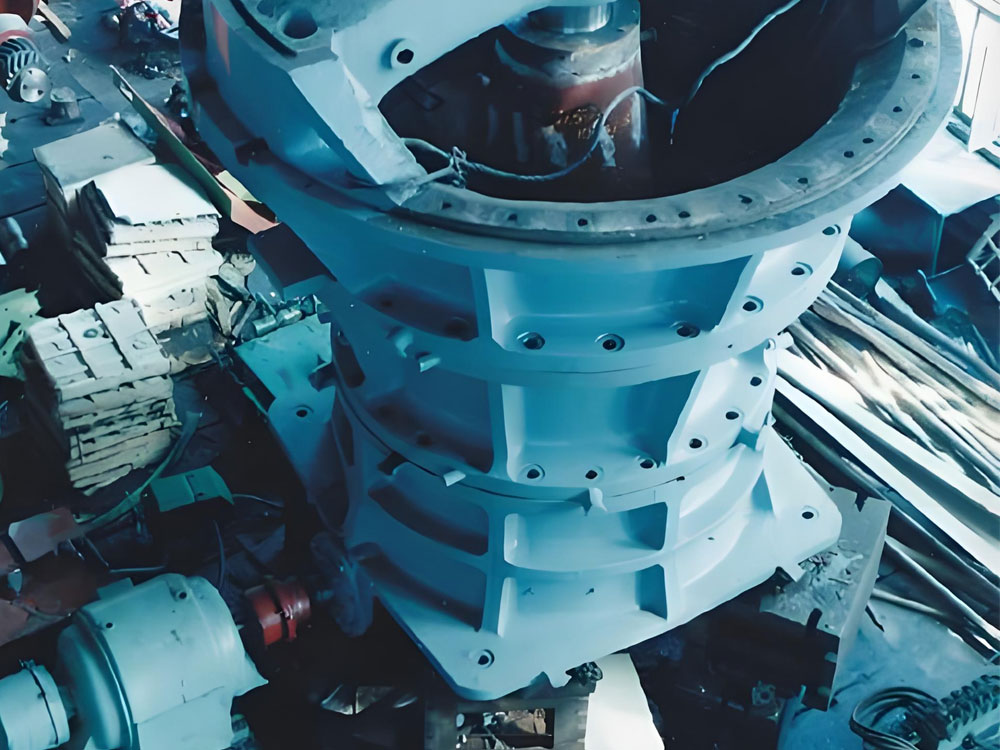

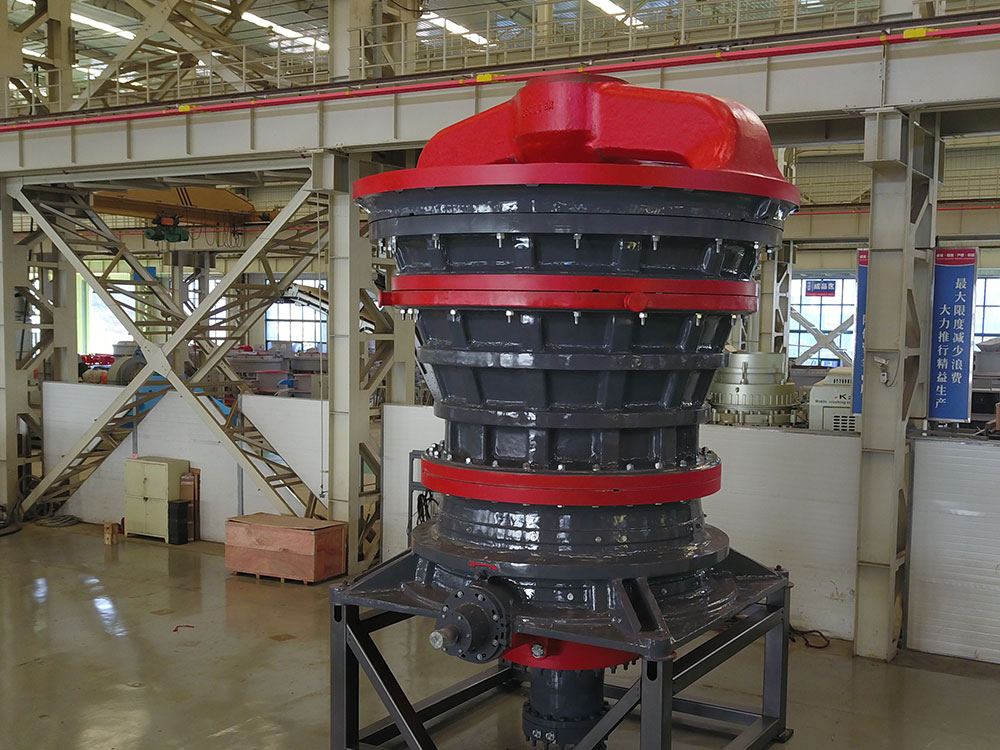

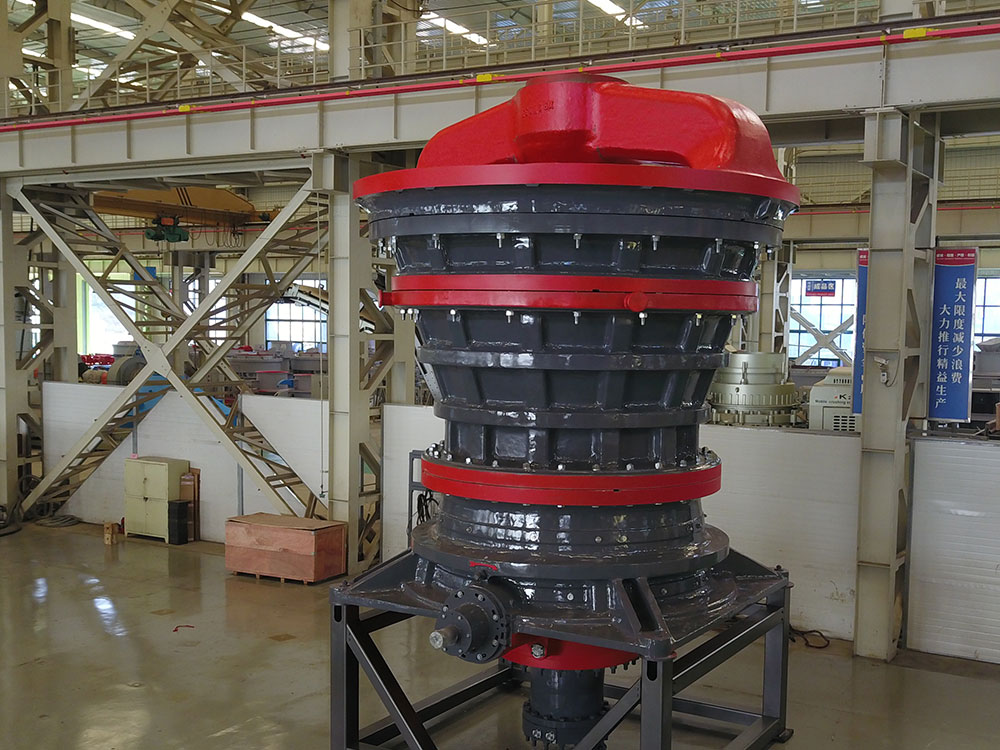

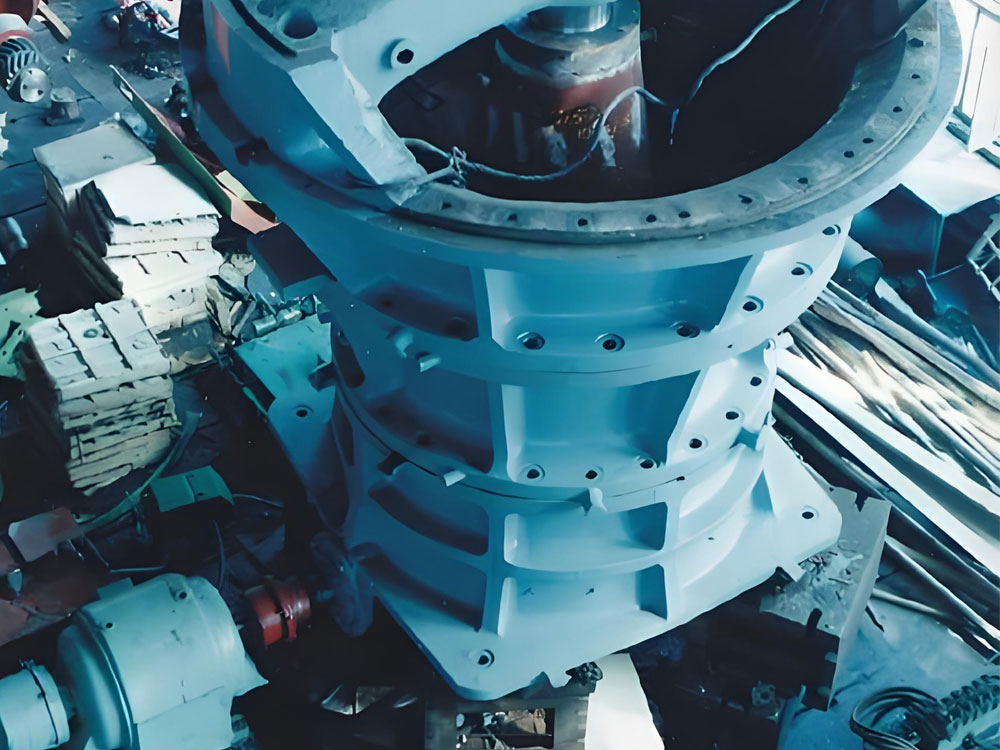

Máy nghiền gyratory CG820i nghiền sơ cấp

Máy nghiền gyratory CG820i là thiết bị nghiền tích hợp công nghệ tiên tiến và khái niệm thiết kế sáng tạo. Thiết bị đã chứng minh hiệu suất tuyệt vời trong việc xử lý các khối vật liệu lớn. Thiết bị áp dụng thiết kế lớp lót hình nón động có răng độc đáo, không chỉ tăng cường đáng kể khả năng nghiền đá hoặc quặng lớn mà còn cải thiện hiệu quả nghiền hơn nữa thông qua các góc lưới được tối ưu hóa. Thiết kế lớp lót có răng có thể cắn vật liệu tốt hơn và đạt được các hoạt động nghiền hiệu quả hơn. Đồng thời, thiết kế này cũng giúp giảm độ mài mòn của lớp lót, do đó kéo dài hiệu quả tuổi thọ của lớp lót và giảm chi phí bảo trì của người sử dụng.


  • Materials Đá granit, đá bazan, đá diabase, đá vôi, dolomit, quặng sắt, quặng mangan, quặng vàng, quặng đồng
  • Application Bãi chứa cát và sỏi, nhà máy trộn bê tông, vữa khô, khử lưu huỳnh nhà máy điện, cát thạch anh, v.v.
  • Capacity 1500 t/h

Product Details

Product Tags

Máy nghiền quay CG820i đã thiết lập một chuẩn mực mới trong lĩnh vực nghiền thô trong các mỏ với hiệu suất tuyệt vời và khả năng xử lý hiệu quả. Công suất xử lý tối đa của nó lên tới 4.000 tấn/giờ, chứng minh đầy đủ sức mạnh mạnh mẽ của CG820i trong các hoạt động nghiền. Để đáp ứng nhu cầu nghiền các vật liệu lớn của mỏ, thiết bị được thiết kế đặc biệt để thích ứng với cổng nạp vật liệu lớn 1.372 mm (54 inch). Thiết kế này không chỉ cải thiện khả năng xử lý của thiết bị mà còn đảm bảo tiến trình nghiền diễn ra suôn sẻ.
Về thiết kế kết cấu, CG820i sử dụng cấu trúc hỗ trợ trục chính chịu tải nặng. Thiết kế của cấu trúc này hoàn toàn tính đến tác động và rung động cường độ cao trong hoạt động nghiền, đảm bảo tính ổn định và độ bền của trục chính. Đồng thời, kết hợp với hệ thống truyền động thủy lực tiên tiến, CG820i thực hiện chuyển động quay lệch tâm ổn định của nón nghiền. Chế độ chuyển động này không chỉ cải thiện hiệu quả nghiền mà còn làm cho lực nghiền phân bổ đồng đều hơn, cải thiện hơn nữa khả năng chống va đập của thiết bị.
Về lĩnh vực ứng dụng, máy nghiền quay CG820i đặc biệt phù hợp cho các hoạt động nghiền thô các loại đá cứng như quặng sắt và quặng đồng. Khả năng nghiền mạnh mẽ và hiệu suất vận hành ổn định cho phép một máy duy nhất thay thế nhiều máy nghiền hàm truyền thống, giúp giảm đáng kể chi phí đầu tư ban đầu của người dùng. Ngoài ra, đặc điểm hoạt động liên tục của CG820i cho phép nó thể hiện hiệu quả cực cao trong dây chuyền sản xuất cốt liệu cát và sỏi, và hiệu quả của nó có thể tăng hơn 30% so với các mẫu truyền thống. Ưu điểm này không chỉ cải thiện năng suất sản xuất chung của dây chuyền sản xuất mà còn mang lại lợi ích kinh tế đáng kể hơn cho người dùng.
Hệ thống thủy lực của CG820i được thiết kế với sự cân nhắc đầy đủ đến nhu cầu thực tế của người dùng. So với các mẫu điều chỉnh cơ học truyền thống, hệ thống thủy lực của CG820i có thể rút ngắn thời gian điều chỉnh cổng xả xuống còn trong vòng 5 phút. Cải tiến này không chỉ cải thiện tính linh hoạt của thiết bị mà còn giúp người dùng tiết kiệm rất nhiều thời gian và chi phí lao động. Đồng thời, hệ thống thủy lực cũng hỗ trợ vận hành từ xa, cho phép người dùng điều khiển chính xác thiết bị ở khoảng cách an toàn, nâng cao hơn nữa tính an toàn và hiệu quả của dây chuyền sản xuất.
Ngoài ra, thiết kế mô-đun của CG820i cũng là một điểm nổi bật. Thiết kế này không chỉ tạo điều kiện thuận lợi cho việc vận chuyển và lắp ráp tại chỗ của thiết bị mà còn giúp người dùng bảo trì hoặc thay thế phụ tùng thuận tiện và nhanh chóng hơn. Đặc biệt đối với các khu vực khai thác xa xôi, thiết kế mô-đun giúp giảm đáng kể độ khó trong việc lắp đặt và bảo trì thiết bị, đảm bảo dây chuyền sản xuất hoạt động ổn định.

Máy nghiền gyratory CG820i nghiền sơ cấp Ứng dụng

Đầu tiên, trong quá trình nghiền sơ cấp các loại đá cứng như quặng sắt và quặng đồng, CG820i có thể dễ dàng xử lý các hoạt động nghiền quy mô lớn với công suất nghiền mạnh mẽ và công suất xử lý một máy lên tới 4.000 tấn/giờ. Hiệu suất nghiền cao của nó không chỉ có thể đáp ứng nhu cầu nghiền thô trong các mỏ mà còn có thể thay thế trực tiếp nhiều máy nghiền hàm truyền thống, do đó giảm đáng kể chi phí đầu tư thiết bị và cải thiện lợi ích kinh tế tổng thể.
Nguyên lý nghiền nhiều lớp và đặc điểm hoạt động liên tục được CG820i áp dụng làm cho kích thước hạt của vật liệu nghiền đồng đều, đáp ứng nhu cầu của các mỏ để đưa trực tiếp vào quá trình nghiền hoặc tuyển quặng sau khi nghiền thô. Tính năng này không chỉ cải thiện hiệu quả chung của dây chuyền sản xuất mà còn đảm bảo tính ổn định và độ tin cậy của các luồng quy trình tiếp theo.
Trong quá trình nghiền sơ cấp các nguyên liệu thô luyện kim, CG820i cũng hoạt động tốt. Thiết kế cửa nạp liệu lớn (1.372 mm) có thể dễ dàng thích ứng với các vật liệu lớn không đều, đảm bảo tiêu chuẩn hóa thông số kỹ thuật của nguyên liệu thô ở giai đoạn đầu của quá trình nấu chảy. Ưu điểm này có ý nghĩa to lớn trong việc cải thiện hiệu quả nấu chảy và giảm mức tiêu thụ năng lượng.
Trong dây chuyền sản xuất cốt liệu cát và sỏi, CG820i đạt sản lượng cao (1.500-4.000 tấn/giờ) thông qua quá trình nghiền đùn liên tục. Với thiết bị sàng lọc tiên tiến, thiết bị có thể cải thiện đáng kể hiệu suất của dây chuyền sản xuất hơn 30%. Tính năng này khiến CG820i trở thành lựa chọn lý tưởng cho quá trình xử lý cốt liệu nền đường bộ và đường sắt. Khả năng nghiền hiệu quả và hiệu suất vận hành ổn định của thiết bị đảm bảo chất lượng và sản lượng cốt liệu, mang lại sự đảm bảo mạnh mẽ cho việc xây dựng cơ sở hạ tầng.
Ngoài ra, CG820i cũng phù hợp để nghiền các nguyên liệu thô có độ cứng trung bình như đá vôi và thạch cao. Thiết kế lớp lót chống mài mòn của thiết bị không chỉ cải thiện độ bền của thiết bị mà còn giảm tần suất bảo dưỡng các vật liệu có tính ăn mòn cao. Tính năng này làm cho CG820i cũng được sử dụng rộng rãi trong các phản ứng hóa học, chế biến nguyên liệu xi măng và các lĩnh vực khác.
Khi xử lý chất thải rắn như chất thải xây dựng và quặng thải, CG820i cho thấy khả năng bảo vệ môi trường và hiệu quả cao. Thông qua chức năng bảo vệ quá tải thủy lực, thiết bị có thể tự động xả tạp chất kim loại để tránh hư hỏng thiết bị. Đồng thời, kết hợp với hệ thống ngăn bụi, CG820i giảm thiểu ô nhiễm thứ cấp hiệu quả và đáp ứng các tiêu chuẩn sản xuất xanh. Tính năng này làm cho CG820i có triển vọng ứng dụng rộng rãi trong các lĩnh vực xử lý chất thải rắn đô thị, tái chế tài nguyên, v.v.

Máy nghiền gyratory CG820i nghiền sơ cấp Ưu điểm

Công suất cao và khả năng xử lý vật liệu rời ‌

Trong lĩnh vực thiết bị nghiền, máy nghiền gyratory CG820i nổi bật với công suất cao và khả năng xử lý vật liệu rời tuyệt vời, trở thành thiết bị được ưa chuộng trong nhiều ứng dụng công nghiệp. Công suất xử lý một máy của máy lên tới 4.000 tấn/giờ và thiết kế mở nạp rộng 1.372 mm cho phép thiết bị dễ dàng đáp ứng nhu cầu nghiền quặng đá cứng lớn (như quặng sắt và quặng đồng), và hiệu suất của máy cao hơn đáng kể so với máy nghiền hàm truyền thống.

Lý do tại sao CG820i có thể hoạt động tốt trong việc xử lý các khối vật liệu lớn không thể tách rời khỏi nguyên lý nghiền cán mà nó áp dụng. Thông qua quá trình đùn liên tục, thiết bị có thể làm giảm đáng kể hiện tượng chạy không tải của vật liệu trong quá trình nghiền, do đó đảm bảo rằng thành phẩm có kích thước hạt đồng đều và kích thước hạt trung bình có thể được kiểm soát dưới 150 mm. Tính năng này không chỉ cải thiện hiệu quả nghiền mà còn giảm áp lực của các quy trình tiếp theo, đảm bảo chắc chắn cho hoạt động ổn định của toàn bộ dây chuyền sản xuất.

‌Hoạt động thông minh và quản lý từ xa ‌

Về mặt thông minh, máy nghiền quay CG820i tích hợp nền tảng kỹ thuật số My Sandvik để đạt được mục tiêu giám sát hoạt động của thiết bị theo thời gian thực. Thông qua nền tảng này, người dùng có thể dễ dàng có được các thông số chính như nhiệt độ ổ trục và trạng thái bôi trơn, để kịp thời phát hiện và giải quyết các vấn đề tiềm ẩn. Ngoài ra, thiết bị cũng có thể tự động tạo báo cáo tình trạng thiết bị và khuyến nghị bảo trì để giúp người dùng sắp xếp kế hoạch bảo trì hợp lý, giảm thời gian chết ngoài kế hoạch và nâng cao hiệu quả sản xuất.

Điều đáng nói là CG820i cũng hỗ trợ chức năng điều chỉnh từ xa của hệ thống thủy lực. Người dùng có thể nhanh chóng điều chỉnh kích thước của cổng xả (dao động từ 140-250 mm) thông qua hoạt động từ xa theo nhu cầu thực tế để đáp ứng nhu cầu của các điều kiện làm việc khác nhau. Tính năng này không chỉ cải thiện tính linh hoạt của dây chuyền sản xuất mà còn giúp người dùng tiết kiệm rất nhiều thời gian và chi phí lao động.

‌Thiết kế kết cấu và ưu điểm về độ ổn định‌

Về mặt thiết kế kết cấu, máy nghiền quay CG820i áp dụng thiết kế kết hợp giữa trục chính chịu lực nặng và hệ thống xi lanh cân bằng. Thiết kế này không chỉ có thể ngăn ngừa hiệu quả rung động bất thường của trục chính mà còn tự động giảm tốc độ để bảo vệ các thành phần lõi khi quá tải, đảm bảo thiết bị vẫn có thể hoạt động trơn tru trong điều kiện làm việc khắc nghiệt. Ngoài ra, thiết bị còn áp dụng thiết kế khoang sâu và cổng nạp dài để cải thiện hơn nữa tốc độ đi qua vật liệu. Với việc sử dụng lớp lót hợp kim chống mài mòn, tuổi thọ của lớp lót có thể kéo dài đến 6-12 tháng, giúp giảm đáng kể tần suất bảo trì của người dùng.

‌Bảo trì dễ dàng và an toàn‌

Về mặt tiện lợi khi bảo trì, máy nghiền quay CG820i sử dụng bộ tách dầm thủy lực và thiết kế đai ốc khóa hình nón có thể tháo rời. Thiết kế này cho phép người dùng dễ dàng thay thế ống lót hoặc phớt mà không cần tháo dầm, do đó rút ngắn đáng kể thời gian ngừng hoạt động để bảo trì. Đồng thời, thiết bị cũng được trang bị hệ thống chống bụi áp suất dương, có tác dụng ngăn chặn hiệu quả khả năng bụi xâm nhập vào các thành phần chính như ổ trục. Kết hợp với việc sử dụng hệ thống bôi trơn tập trung, nguy cơ hao mòn linh kiện được giảm thêm và độ bền tổng thể của thiết bị được cải thiện.

‌Bảo vệ môi trường và tối ưu hóa mức tiêu thụ năng lượng‌

Về mặt bảo vệ môi trường và mức tiêu thụ năng lượng, máy nghiền quay CG820i cũng hoạt động tốt. Thiết bị được trang bị mô-đun giảm tiếng ồn và cấu trúc chống bụi kín, giúp giảm tiếng ồn sản xuất xuống dưới 85 decibel và lượng bụi phát thải cũng hoàn toàn phù hợp với tiêu chuẩn khai thác xanh. Ngoài ra, so với máy nghiền hàm truyền thống, mức tiêu thụ năng lượng của một đơn vị CG820i giảm 30%-40%, mang lại lợi thế đáng kể về chi phí vận hành lâu dài cho người dùng.

Máy nghiền gyratory CG820i nghiền sơ cấp Nguyên lý hoạt động

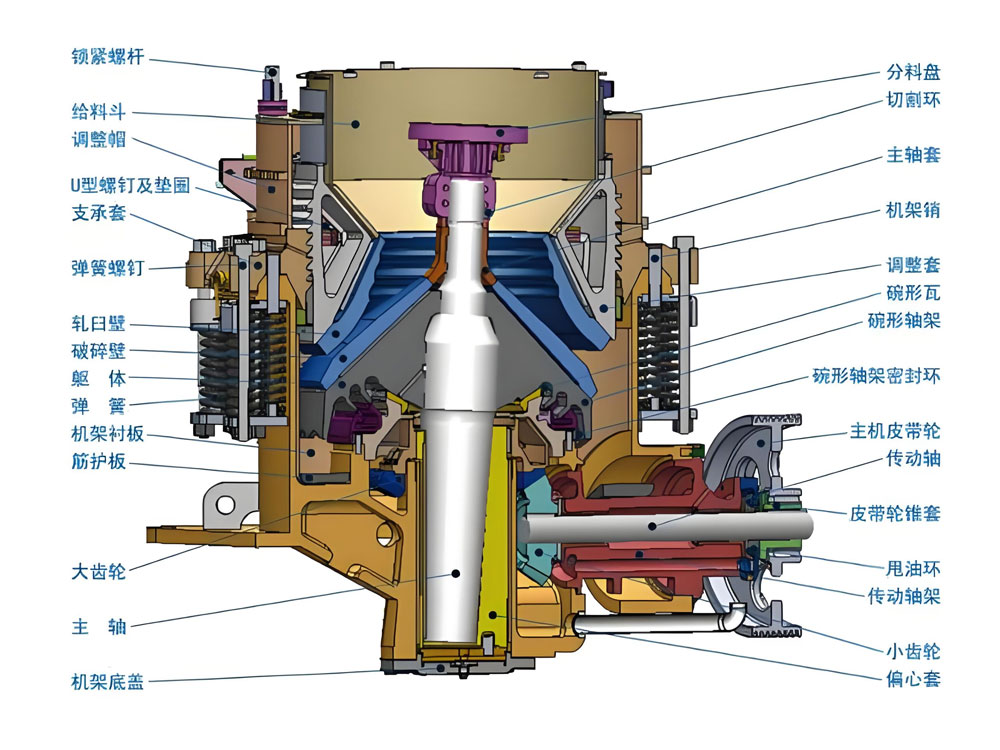

Máy nghiền gyratory CG820i là thiết bị nghiền hiệu quả và ổn định. Nguyên lý hoạt động cốt lõi của nó nằm ở chuyển động gyratory lệch tâm của nón nghiền. Nón nghiền được đặt trong lỗ lệch tâm của ống lót thông qua đầu dưới của trục chính. Khi trục chính quay, nón nghiền sẽ thực hiện chuyển động gyratory lệch tâm xung quanh đường tâm của máy. Chế độ chuyển động này tạo thành hiệu ứng đùn, tách và uốn liên tục, do đó vật liệu phải chịu lực nghiền toàn diện trong buồng nghiền.
Sự hợp tác giữa nón chuyển động và lớp lót cố định tạo thành buồng nghiền tiến bộ và vật liệu được nghiền từng bước từ trên xuống dưới đến kích thước hạt mục tiêu. Trong quá trình này, đầu trên của trục chính được hỗ trợ ổn định bởi ống lót dầm ngang, trong khi đầu dưới được kết nối chặt chẽ với hệ thống truyền động thủy lực thông qua ống lót lệch tâm để đảm bảo độ ổn định của công suất đầu ra và tránh rung động bất thường của trục chính một cách hiệu quả.
Khi vật liệu đi vào buồng nghiền, nó sẽ bị ép và va đập liên tục bởi chuyển động quay lệch tâm của hình nón chuyển động. Đặc biệt đối với các vật liệu khó nghiền như quặng đá cứng (như quặng sắt), CG820i áp dụng nguyên lý nghiền nhiều lớp và nghiền dần vật liệu đến kích thước hạt cần thiết thông qua quá trình đùn và va đập liên tục. Phương pháp nghiền này không chỉ cải thiện hiệu suất nghiền mà còn làm cho kích thước hạt của vật liệu nghiền đồng đều hơn, đáp ứng các yêu cầu nghiêm ngặt về kích thước hạt vật liệu trong các lĩnh vực khác nhau.
Trong quá trình nghiền, cường độ nén của vật liệu sẽ bị phá vỡ dần (ví dụ, cường độ nén của quặng sắt là khoảng 250MPa). Với ma sát và đùn lẫn nhau giữa các hạt, vật liệu được tinh chế thêm cho đến khi đạt được kích thước hạt mục tiêu. Góc ăn khớp được hình thành giữa hình nón chuyển động và lớp lót hình nón cố định tối ưu hóa hướng của lực nghiền, do đó vật liệu chủ yếu chịu ứng suất cắt và uốn, do đó giảm tổn thất năng lượng và cải thiện hiệu quả nghiền.
Máy nghiền quay CG820i cũng được trang bị hệ thống điều chỉnh thủy lực tiên tiến. Bằng cách điều chỉnh chiều cao của trục chính thông qua xi lanh thủy lực, khoảng cách giữa nón di chuyển và nón cố định có thể thay đổi (tức là phạm vi cổng xả nằm trong khoảng 140-250 mm), để kiểm soát chính xác kích thước hạt xả. Chức năng này cho phép thiết bị linh hoạt thích ứng với các điều kiện làm việc và yêu cầu vật liệu khác nhau, cung cấp cho người dùng nhiều lựa chọn hơn.
Ngoài ra, khi vật lạ (như khối kim loại) đi vào buồng nghiền, hệ thống thủy lực của CG820i có thể phản ứng nhanh chóng. Bình tích áp sẽ giải phóng áp suất, khiến nón nghiền tự động hạ xuống và mở rộng cổng xả, do đó nhanh chóng xả vật lạ và tránh hư hỏng thiết bị. Thiết kế này không chỉ cải thiện tính an toàn của thiết bị mà còn giảm thời gian chết do kẹt vật lạ, cải thiện hơn nữa độ tin cậy và tính ổn định của thiết bị.

Máy nghiền gyratory CG820i nghiền sơ cấp Thông số kỹ thuật

Mở cửa nạp 1,372.0 mm Dung tích 1500 t/h
Quyền lực 525 kw Cài đặt bên mở 125.0 - 215.0 mm
Trục ngang 500 rpm Cân nặng 244 t
