Sự khác biệt giữa máy nghiền va đập và máy nghiền búa

Trong lĩnh vực sản xuất cốt liệu cát và sỏi, nghiền khai thác mỏ và sử dụng tài nguyên từ chất thải xây dựng, máy nghiền va đập (máy nghiền va đập) và máy nghiền búa (máy nghiền búa) là hai thiết bị nghiền trung bình và mịn cốt lõi, thường khiến người dùng gặp…

Trong lĩnh vực sản xuất cốt liệu cát và sỏi, nghiền khai thác mỏ và sử dụng tài nguyên từ chất thải xây dựng, máy nghiền va đập (máy nghiền va đập) và máy nghiền búa (máy nghiền búa) là hai thiết bị nghiền trung bình và mịn cốt lõi, thường khiến người dùng gặp khó khăn khi lựa chọn. Mặc dù cả hai đều thuộc nguyên lý nghiền va đập, nhưng có sự khác biệt đáng kể về thiết kế cấu trúc, cơ chế hoạt động, hiệu suất và tình huống ứng dụng. Việc hiểu sâu sắc những khác biệt này là rất quan trọng để tối ưu hóa cấu hình dây chuyền sản xuất, cải thiện hiệu quả sản xuất và giảm chi phí vận hành.

1. Cấu trúc lõi: sự phân chia cơ bản của các khái niệm thiết kế

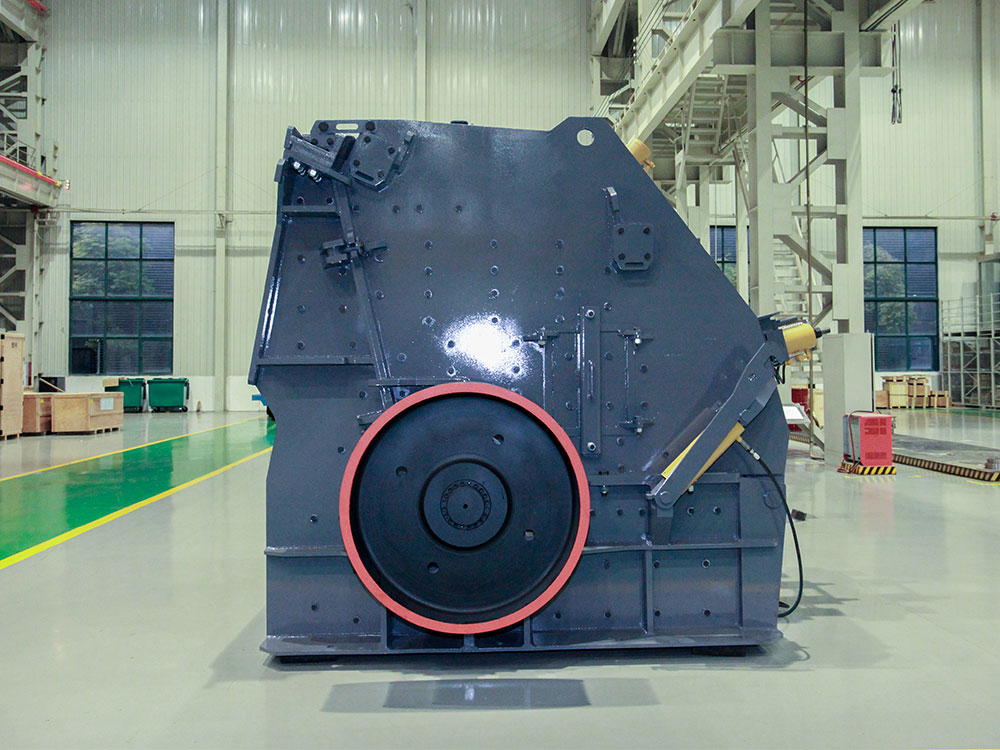

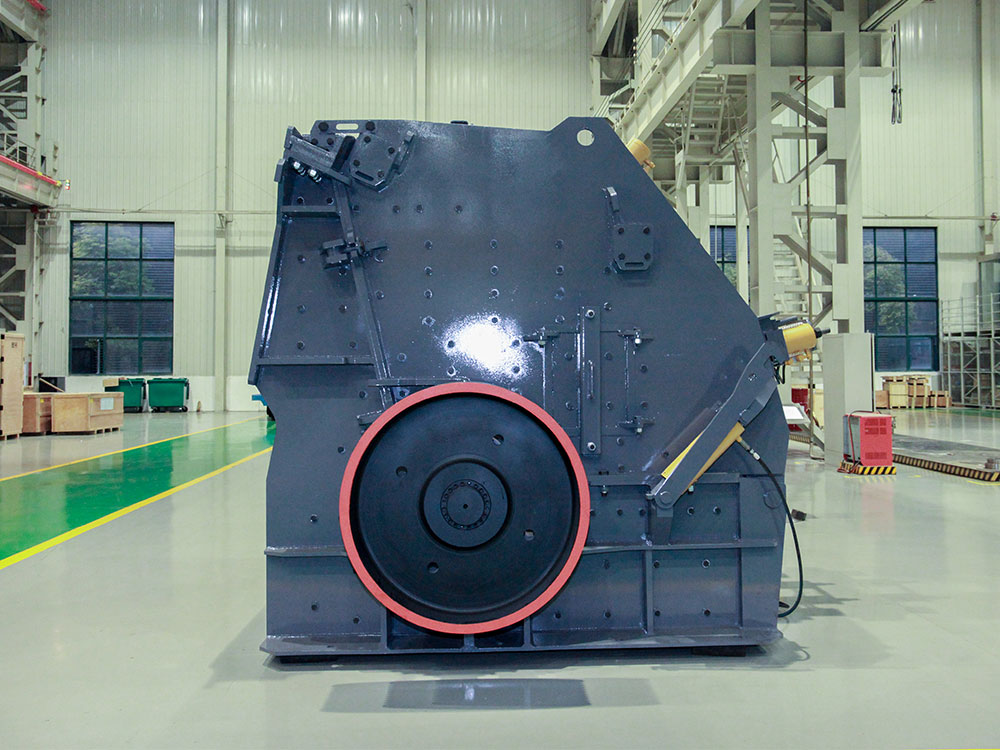

Máy nghiền va đập (máy nghiền va đập):
Các thành phần lõi: Một rôto quay tốc độ cao (thường là kết cấu thép đúc hoặc hàn tích hợp, rắn chắc và nặng), trên đó có một số búa tấm (vật liệu chống mài mòn cao như gang hợp kim crom cao) được cố định cứng. Một tấm va đập (còn được gọi là tấm lót hoặc tấm va đập) được lắp ở ngoại vi của rôto, thường bao gồm một tấm va đập chính và một tấm va đập phụ để tạo thành khoang nghiền.

Không có lưới sàng: Đây là một trong những đặc điểm quan trọng nhất của máy nghiền va đập giúp phân biệt nó với máy nghiền búa truyền thống. Kích thước hạt của chất thải chủ yếu được kiểm soát bằng cách điều chỉnh khoảng cách giữa rôto và tấm va đập và độ nghiêng của tấm va đập.
Hệ thống tấm va đập: Các tấm va đập có thể điều chỉnh nhiều giai đoạn tạo thành bề mặt làm việc chính của buồng nghiền. Chúng thường được trang bị các thiết bị điều chỉnh thủy lực hoặc cơ học để tạo điều kiện điều chỉnh nhanh khoảng cách phù hợp với các kích thước hạt và yêu cầu vật liệu khác nhau. Bản thân các tấm va đập cũng được làm bằng vật liệu chống mài mòn.
Roto nặng: Roto có khối lượng lớn và mômen quán tính lớn, có thể nghiền hiệu quả các vật liệu cứng và đảm bảo tính ổn định của hoạt động thiết bị khi gặp phải các vật thể khó nghiền.

Máy nghiền búa (máy nghiền búa):
Thành phần lõi: Roto quay tốc độ cao với nhiều đầu búa di chuyển (thường cũng được làm bằng hợp kim chống mài mòn cao) được treo bằng bản lề trên rôto thông qua trục búa. Một lưới sàng hình vòng cung được lắp đặt bên dưới rôto. :
Đầu búa di chuyển: Đầu búa có thể di chuyển và được treo trên rôto thông qua các chốt. Khi hoạt động, chúng bị đẩy ra theo hướng xuyên tâm dưới tác động của lực ly tâm.
Lưới sàng: Đây là thành phần chính của máy nghiền búa để kiểm soát kích thước hạt của sản phẩm cuối cùng. Vật liệu phải được nghiền thành kích thước nhỏ hơn khe hở của lưới trước khi có thể được xả ra. Kích thước của khe hở của lưới quyết định kích thước hạt tối đa của vật liệu xả ra.
Thiết kế buồng nghiền: Tương đối đơn giản, chủ yếu bao gồm rôto, lưới sàng và tấm lót vỏ.

2. Cơ chế nghiền: các đường dẫn khác nhau của chế độ va đập và kiểm soát kích thước hạt
Nguyên lý hoạt động của máy nghiền va đập:
Vật liệu đi vào buồng nghiền. Búa tấm trên rôto quay tốc độ cao tác động trực tiếp vào vật liệu, khiến vật liệu thu được động năng lớn và bay đến tấm va đập với tốc độ cao. Vật liệu và tấm va đập va chạm mạnh và bị nghiền nát. Vật liệu bị nghiền bật trở lại từ tấm va chạm, hoặc bay trở lại theo hướng của rôto và bị búa đập lại, hoặc bay đến tấm va chạm thứ cấp để nghiền lại. Vật liệu trải qua nhiều lần va chạm, va chạm và nảy lại trong buồng nghiền gồm rôto, tấm va chạm chính và tấm va chạm thứ cấp cho đến khi kích thước hạt giảm xuống đến mức có thể xả qua khe hở giữa rôto và đáy của tấm va chạm.
Kiểm soát kích thước hạt: Chủ yếu đạt được bằng cách điều chỉnh khe hở giữa rôto và tấm va chạm (đặc biệt là khe hở giữa tấm va chạm chính và rôto) và góc của tấm va chạm. Khe hở càng nhỏ, tỷ lệ nghiền càng lớn và kích thước hạt sản phẩm càng mịn; điều chỉnh góc của tấm va chạm có thể thay đổi quỹ đạo va chạm của vật liệu và thời gian lưu giữ. Không có sàng lọc cưỡng bức và vật liệu đủ tiêu chuẩn được xả tự nhiên.

Nguyên lý hoạt động của máy nghiền búa:
Vật liệu đi vào buồng nghiền. Roto quay tốc độ cao dẫn động búa di chuyển để quay. Đầu tiên, vật liệu bị nghiền nát do tác động của búa. Vật liệu bị tác động và nghiền nát đập vào tấm lót của thành trong của vỏ với tốc độ cao và xảy ra quá trình nghiền thứ cấp. Các vật liệu nhỏ hơn rơi xuống lưới sàng dưới tác động của trọng lực. Các vật liệu nhỏ hơn kích thước khe hở lưới hiện tại được thải ra qua lưới sàng. Các vật liệu lớn hơn kích thước khe hở lưới vẫn nằm trên bề mặt lưới và tiếp tục bị tác động, nghiền và nghiền bằng các búa tiếp theo cho đến khi chúng bị nghiền nát để đi qua lưới sàng.
Kiểm soát kích thước hạt: Chủ yếu đạt được bằng cách thay thế các tấm lưới sàng bằng các kích thước khe hở khác nhau. Kích thước khe hở lưới quyết định kích thước hạt tối đa của sản phẩm. Ngoài ra còn có một khoảng cách nhất định giữa búa và lưới sàng.

III. Các tình huống ứng dụng điển hình: lựa chọn dựa trên điều kiện địa phương
Các tình huống mà máy nghiền va đập là lựa chọn lý tưởng:
Yêu cầu cao về hình dạng hạt thành phẩm: Chẳng hạn như cốt liệu bê tông cấp cao, cốt liệu nhựa đường, đá dăm đường sắt tốc độ cao, v.v., các hạt hình khối có thể cung cấp độ bền và độ ổn định tốt hơn.
Xử lý vật liệu có độ cứng trung bình và cao: Thiết bị chính để nghiền các loại đá cứng như đá granit, đá bazan, sỏi sông, đá thạch anh, quặng sắt, v.v.
Hàm lượng nước hoặc bùn của vật liệu có thể dao động: Không cần lo lắng về tình trạng tắc nghẽn dính ướt, đảm bảo hoạt động liên tục.
Cần điều chỉnh linh hoạt kích thước hạt sản phẩm: Khi dây chuyền sản xuất cần thường xuyên chuyển đổi để sản xuất các sản phẩm có thông số kỹ thuật khác nhau, thì lợi thế của việc điều chỉnh trực tuyến là rõ ràng.
Nhu cầu nghiền một giai đoạn lớn: Cần một máy duy nhất để đạt được tỷ lệ nghiền cao và đơn giản hóa quy trình.
Có thể trộn lẫn tạp chất lạ khó nghiền vào nguyên liệu (có thể kiểm soát được rủi ro): Khả năng bảo vệ sắt của máy mang lại khả năng bảo vệ an toàn hơn.

Các tình huống mà máy nghiền búa có ưu điểm:
Xử lý vật liệu giòn có độ cứng trung bình và thấp: Đá vôi, đá macnơ, than, thạch cao, xỉ, đá phiến sét, v.v. là những lĩnh vực có lợi thế truyền thống của máy nghiền búa.
Yêu cầu tỷ lệ bột mịn (bột đá) cao: Chẳng hạn như chuẩn bị nguyên liệu xi măng, làm cát (đá mềm một phần), v.v.
Không yêu cầu cao về hình dạng hạt: Chẳng hạn như sỏi xây dựng thông thường, vật liệu đệm, v.v.
Ngân sách đầu tư ban đầu tương đối hạn chế: Với cùng thông số kỹ thuật, chi phí mua máy nghiền búa thường thấp hơn máy nghiền va đập (nhưng tuổi thọ của các bộ phận hao mòn và chi phí vận hành cần được xem xét toàn diện).
Vật liệu rất khô và tinh khiết (không có sắt và không dính): Có thể tránh được nhược điểm lớn nhất của máy nghiền búa - vấn đề tắc nghẽn.

IV. Các yếu tố chính để quyết định lựa chọn
Việc lựa chọn máy nghiền va đập hay máy nghiền búa không phải là một lựa chọn đơn giản, và các yếu tố sau đây cần được đánh giá một cách có hệ thống:
Tính chất vật liệu:
Độ cứng (độ cứng Mohs/độ cứng Praeter): Đây là yếu tố chính. Đối với độ cứng cao, hãy chọn máy nghiền va đập, còn máy nghiền búa có độ cứng trung bình và thấp có thể tiết kiệm hơn.
Độ mài mòn: Vật liệu mài mòn sẽ làm giảm đáng kể tuổi thọ của đầu búa và lưới của máy nghiền búa, còn búa và tấm va đập của máy nghiền va đập có khả năng chống mài mòn tương đối tốt hơn.
Hàm lượng ẩm và hàm lượng bùn: Vật liệu ướt và dính là "kẻ thù tự nhiên" của máy nghiền búa, và máy nghiền va đập là lựa chọn đầu tiên.
Kích thước hạt nạp và kích thước hạt xả cần thiết: Đánh giá tỷ lệ nghiền cần thiết và tỷ lệ nghiền của máy nghiền va đập lớn hơn.
Thành phần vật liệu (có chứa sắt hay các vật liệu khó nghiền khác): Đối với các địa điểm có hiệu ứng loại bỏ sắt kém, khả năng bảo vệ sắt của máy nghiền va đập sẽ an toàn hơn.

Yêu cầu về sản phẩm:
Hình dạng hạt: Đối với các yêu cầu cao, hãy chọn máy nghiền va đập.
Phân bố kích thước hạt và hàm lượng bột mịn: Đối với bột mịn hơn, hãy chọn máy nghiền búa; đối với phân loại cụ thể hoặc bột mịn thấp, hãy chọn máy nghiền va đập.
Yêu cầu về công suất: Cả hai đều có model công suất lớn, cần phải được kết hợp cụ thể với các yêu cầu về vật liệu và sản phẩm.

Điều kiện và chi phí sản xuất:
Cấu hình dây chuyền sản xuất: Đây là máy nghiền một giai đoạn hay một mắt xích trong máy nghiền nhiều giai đoạn? Máy nghiền va đập phù hợp hơn cho nghiền một giai đoạn hoặc nghiền thứ cấp (nghiền trung bình), và máy nghiền búa thường được sử dụng cho nghiền thứ cấp (nghiền trung bình) hoặc nghiền bậc ba (nghiền mịn).
Chi phí đầu tư: Xem xét giá mua ban đầu của thiết bị.
Chi phí vận hành: Điều quan trọng nhất! Tính toán chi phí tiêu thụ các bộ phận hao mòn trên một tấn sản phẩm (búa tấm/đầu búa, tấm va đập/sàng lưới), chi phí tiêu thụ năng lượng, chi phí nhân công bảo dưỡng và tổn thất thời gian chết. Máy nghiền va đập thường có lợi thế về chi phí dài hạn về tuổi thọ của các bộ phận chống mài mòn và giảm tắc nghẽn và thời gian chết, đặc biệt là khi xử lý vật liệu cứng.
Sự tiện lợi khi bảo trì: Đánh giá tần suất và thời gian cần thiết để thay thế các bộ phận hao mòn. Thường thì việc thay thế búa tấm của máy nghiền va đập sẽ thuận tiện và nhanh hơn.
Không gian mặt bằng và yêu cầu bảo vệ môi trường (tiếng ồn, bụi): Cả hai đều gây ồn và cần xem xét các biện pháp giảm tiếng ồn; máy nghiền búa có thể có nhiều bụi hơn.

V. Xu hướng phát triển và tích hợp công nghệ
Với sự phát triển của công nghệ, ranh giới giữa hai loại này không còn tuyệt đối nữa:
Máy nghiền búa không có lưới: Một số máy nghiền búa mới đã hủy bỏ lưới sàng đáy và kích thước hạt được kiểm soát bằng cách điều chỉnh lớp lót va đập (tương tự như nguyên lý của máy nghiền va đập), giúp cải thiện khả năng thích ứng với vật liệu ướt và dính, đồng thời hình dạng hạt cũng được cải thiện, làm mờ ranh giới truyền thống. Tuy nhiên, đầu búa của nó vẫn là loại treo di động và khả năng bảo vệ sắt cũng như khả năng xử lý vật liệu cứng vẫn yếu hơn so với máy nghiền va đập.
Thiết kế chịu tải nặng và tối ưu hóa: Máy nghiền va đập tiếp tục đạt được tiến bộ trong việc cải thiện độ bền của rôto, tối ưu hóa đường cong của tấm va đập và tăng cường sự tiện lợi khi điều chỉnh; máy nghiền búa đang nỗ lực cải thiện vật liệu đầu búa, cấu trúc (như đầu búa kết hợp) và thiết kế lưới sàng.
Kiểm soát thông minh: Cả hai đều tích hợp cảm biến và hệ thống điều khiển tự động để đạt được khả năng điều chỉnh khe hở tự động, bảo vệ quá tải, theo dõi độ mòn và bảo trì dự đoán.

Máy nghiền va đập và máy nghiền búa giống như "thanh kiếm mạnh mẽ và nặng nề" và "con dao thông minh và sắc bén" trong lĩnh vực nghiền, mỗi loại đều có những đặc điểm riêng. Máy nghiền va đập thống trị lĩnh vực sản xuất cốt liệu chất lượng cao và nghiền đá cứng với lực va đập cứng, hình dạng hạt tuyệt vời, khả năng thích ứng mạnh với vật liệu cứng và ướt, điều chỉnh kích thước hạt linh hoạt và khả năng bảo vệ sắt đáng tin cậy. Máy nghiền búa duy trì vị trí quan trọng trong các lĩnh vực cụ thể với hiệu quả cao trong việc nghiền đá mềm giòn, khả năng sản xuất bột mịn và chi phí ban đầu tương đối thấp.
Một lựa chọn khôn ngoan đến từ sự hiểu biết sâu sắc về đặc tính vật liệu, yêu cầu sản phẩm, cấu trúc chi phí (đặc biệt là chi phí vận hành dài hạn) và điều kiện làm việc cụ thể. Trong các dây chuyền sản xuất cốt liệu cát và sỏi hiện đại quy mô lớn, nghiền đá cứng và các tình huống ứng dụng có yêu cầu nghiêm ngặt về hình dạng hạt, những ưu điểm toàn diện của máy nghiền va đập ngày càng trở nên nổi bật, khiến chúng trở thành lựa chọn phổ biến, hiệu quả và đáng tin cậy hơn. Trong trường hợp xử lý các vật liệu mềm vừa như đá vôi, nơi có nhu cầu về bột mịn, ngân sách hạn chế và điều kiện làm việc lý tưởng, máy nghiền búa vẫn là một giải pháp thực tế. Chỉ bằng cách hiểu được sự khác biệt cốt lõi của chúng, chúng ta mới có thể đáp ứng chính xác nhu cầu và tối đa hóa lợi ích sản xuất.
